SLCK-HT-KN Sıvı seviyesinin elektrikli kontrolü için kit M12 erkek konnektörle, 120°C'ye kadar sıcaklıkta uygulamalar için

Sensör tutucu braket

Siyah poliamid bazlı (PA) teknopolimerde, su geçirmez, konnektöre bağlanmış iki iletkenli yerleşik röleli (reed).

Göstergenin ekseni boyuna hareket edebilir ve uygun vida (vida seti) kullanılarak teknopolimerde istenen konuma sabitlenebilir.

Elektrik sensörü

NO ve NC ile (reed sensörlerin başlangıç durumu), tank doluyken ve dolayısıyla mastar üst konumdaykenki (Şekil 1) elektrik kontağının durumunu kastediyoruz.

• NC: Mastar tank doldurma aşamasında sensörü geçtiğinde elektrik devresi kapanır. Aynı şekilde, tankın boşalması aşamasında mastar sensörden geçtiğinde elektrik devresi açılır.

• NO: Mastar tank doldurma aşamasında sensörü geçtiğinde elektrik devresi açılır. Aynı şekilde, tankın boşalması aşamasında mastar sensörden geçtiğinde elektrik devresi kapanır.

Mastar

Polipropilen bazlı (PP) teknopolimer, maks sıcaklık sınırı 80°C ya da poliamid bazlı (PA) teknopolimer, maks sıcaklık sınırı 120°C, maks kimyasal geçimlilik, siyah renk.

Mastarda elektrik kontağını etkinleştiren manyetik bir parça vardır. Mastar, sensör tutucu göstergenin ekseni boyunca uygun şekilde konumlandırılarak kullanıcı tarafından ayarlanan müdahale düzeyine ulaştığında, elektrik kontağı etkinleşir.

Maksimum çalışma basıncı 2 bar (yağ ile çalıştırma)

Ara manşonlar

Poliamid bazlı (PA) teknopolimerde. Mıknatıs ve haznenin metal kütlesinin etkileşimini engellemek için haznenin ferromanyetik malzemeden yapıldığı durumlarda gereklidir.

Erkek konnektör

• DIN 43650 C konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk.

• 4 kutuplu M12x1 konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) dişleri olan, UL-94-V0 sertifikalı kendiliğinden sönen teknopolimer, siyah renkte, mat kaplamalı.

Doğru montaj için bakınız Uyarılar.

Dişi konnektör (DIN 43650 C)

Dahili kablo rakoru ve kontak tutucu ile. Su spreylerine karşı koruma sağlayan ön veya eksenel çıkış (yüksek veya alçak) (tabloya göre IP 65 koruma sınıfı. EN 60529) gerekli önlemlerle montaj sırasında artırılabilir.

NBR sentetik kauçuk sızdırmazlık halkası.

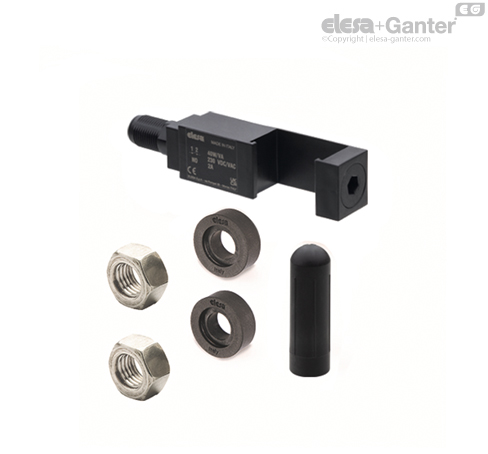

Kit

Kitin içerisinde bir veya iki sensör tutucu braketi, bir mastar, 4 O halkası (HCK-GL için 2 FKM ve HCK için 2 NBR), iki ara parçası ve iki M12 UNI 5589 AISI 316 paslanmaz çelik somun bulunur.

Farklı seviyelerde şeffaf seviye yüksekliği ile tutarlı olarak elektrik kontrolü yapmak için birden fazla kit kullanmak mümkündür.

Standart uygulamalar

80°C'ye kadar olan sıcaklıklar ile uygulamalar için: polipropilen bazlı (PP) teknopolimer mastar.

• SLCK-NO: elektrik kontağı normalde açıkken.

• SLCK-NC: elektrik kontağı normalde kapalıyken.

• SLCK-NO-NC: bir elektrik kontağı normalde açıkken ve bir elektrik kontağı normalde kapalıyken.

• SLCK-NC-NC: iki elektrik kontağı normalde kapalıyken.

• SLCK-NO-NO: iki elektrik kontağı normalde açıkken.

120°C'ye kadar olan sıcaklıklar ile uygulamalar için: poliamid bazlı (PA) teknopolimer mastar.

• SLCK-HT-NO: normalde açık elektrik kontaklı.

• SLCK-HT-NC: elektrik kontağı normalde kapalıyken.

• SLCK-HT-NO-NC: bir elektrik kontağı normalde açıkken ve bir elektrik kontağı normalde kapalıyken.

• SLCK-HT-NC-NC: iki elektrik kontağı normalde kapalıyken.

• SLCK-HT-NO-NO: iki elektrik kontağı normalde açıkken.

• KN: M12 erkek konnektörlü versiyonlar için eklenecek son ek
