Ana özellikler
Gövde
Pirinç.
Prizma
Polisülfon.
Paketleme halkası
NBR.
Standart uygulamalar

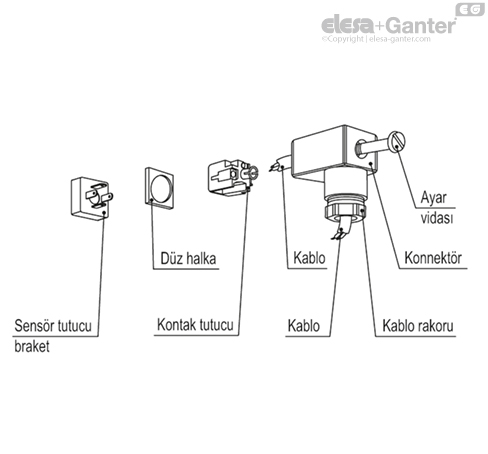

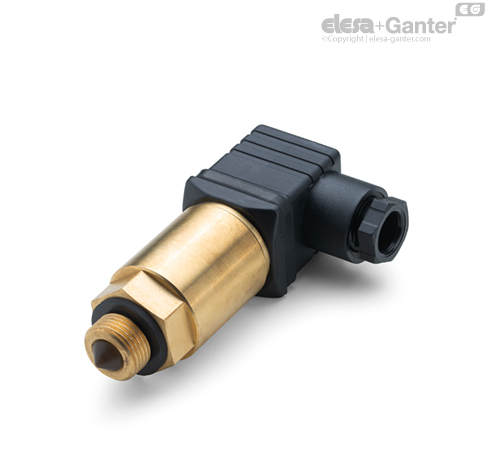

- HSO: poliamid bazlı teknopolimer (PA) DIN 43650 konnektörlü, siyah renkte, dahili kablo rakorlu ve kontak tutuculu sensör. Tabloda gösterildiği gibi IP65 koruma sınıfı EN 60529.
- HSO-KN: M12x1 konnektörlü, 4-pimli, poliamid bazlı (PA) teknopolimer dişli, siyah renkte, mat kaplamalı sensör. IP67 koruma sınıfı.
Doğru montaj için bakınız Uyarılar.
Sıvı çalışma sıcaklığı (donmamış)
-30 / +110°C.
Ortam sıcaklığı
-30 / +55°C.
Maksimum çalışma basıncı
100 bar
Genel bilgiler
Özellikler ve uygulamalar
Küçük tankların içerisinde bile yarı saydam sıvıların saptanması için uygundur.
Metal gövdenin içerisine yerleştirilmiş optik sensör, infrared diyotlu ve detektör cihazlı bir prizma içerir.
Mekanik ve elektrik özellikler
Çalışma ve bakım
Sıvıyla temas olmaması halinde, infrared ışın prizma tarafından doğrudan alıcıya doğru bütünüyle yansıtılır; fakat sensör sıvıyla ıslandığında, prizmanın kırılma indeksi değişir ve infrared ışının bir kısmı sıvının kendisine dağılarak çıkışın değişmesine neden olur (Şekil 1).
Yansıtılan ışığın miktarı, tankın içerisindeki seviyenin bir ölçümüne dönüşür.
Optik sensör lenslerinin durumunun periyodik olarak kontrol edilmesi ve gerekirse korozif olmayan sıvılar kullanılarak temizlik yapılması önerilir.
Uyarılar
- Minimum saptanabilir sıvı seviyesi: 10 cm.
- Sensör, hem dikey olarak hem de yatay olarak monte edilebilir (Şekil 1).
- Dike montajda, prizmanın yüzeyinde damla kalıntılarının bulunması nedeniyle seviye saptamasında bozulma olasılığı vardır.
