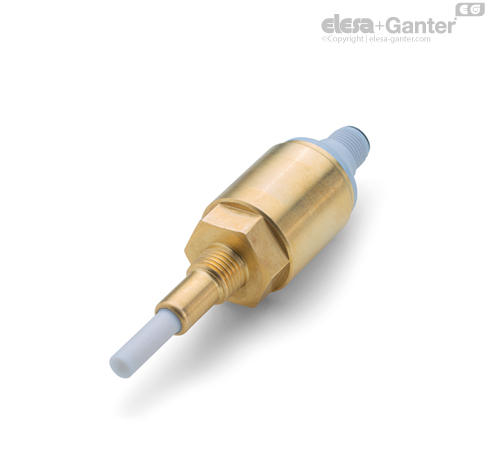

HSC-W-A-KN Kapasitif seviye sensörü İletken olan sıvılar ve M12x1 konnektör için, NPN etkinleştirilmiş

Özellikler ve uygulamalar

Su gibi iletken olan ve yağ/dizel gibi iletken olmayan sıvıların saptanması için uygundur.

4 saniyeye eşit olan sensör aktivasyon gecikmesi, tankın içinde sıvı saptanması ve sinyalin PLC’ye gönderilmesi arasında geçen zamanı temsil eder.

Çıkış sinyali histerezinin kalibrasyonu için gereken diferansiyel, müdahale noktasından (l1) başlanarak hesaplanır ve diferansiyelin değeri l1 değerine eklenerek elde edilen müdahale sanal noktasını temsil eder.

Sensör, hem dikey olarak hem de yatay olarak monte edilebilir.

Talep üzerine özel uygulamalar

• AISI 316 paslanmaz çelik gövde.

• Prob uzunluğu 90 mm’dir.

• Aktivasyon gecikmesi ön ayarını 1 ve 10 saniye arasında ayarlama seçeneği.

• Kalibrasyon diferansiyeli ön ayarını 0 ve 5 mm arasında ayarlama seçeneği.

• Erkek dişler Silindirik gaz UNI 228/1 veya Konik gaz UNI 7/1.

Konnektör montaj talimatları

• Konnektörü yerleştirilen ayar vidasını sökerek sensördeki konnektörü çıkarın, kontak tutucularını çıkarın ve kablo rakorunu gevşetin.

• Kabloyu konnektöre (standart konnektör) yerleştirin ve kabloları kablolama talimatlarında belirtildiği gibi kıskaçlara bağlayın.

• İstenen konumda temas noktası tutucusunu konnektör içerisine bastırarak monte edin.

• Konnektörü sensöre vidalayın ve sonra kablo rakorunu sıkıştırın.





Çalışma ve bakım

Seviye ölçümü, tankın içerisindeki elektrik kapasitesi değişimine bağlıdır; seviye probu ve metal duvar, elektrik kapasitesi tankın kendisinde bulunan sıvının miktarına bağlı olan bir çeşit kapasitör oluşturur.

Tankın içerisindeki seviye arttıkça, probun elektrik kapasitesi de buna oranla artar.

Örneğin, boş bir tankın düşük, dolu bir tankın ise yüksek bir elektrik kapasitesi vardır.

Sensör, hem dikey olarak hem de yatay olarak monte edilebilir (Şekil 1).

Elektrodun ve kaplamasının durumunun periyodik olarak kontrol edilmesi ve gerekirse korozif olmayan sıvılar kullanılarak temizlik yapılması önerilir.

Uyarılar

Tankın kenarında yatay olarak veya dikey olarak her iki kurulum çözümü için de, sensörleri saptamayı etkileyebilecek buhar yoğunlaşabilecek veya kalıntı kalabilecek bağlantı borularına monte etmekten kaçının.
