Ana özellikler
Malzeme
Kapak: poliamit bazlı (PA) teknopolimer, siyah renkte, mat kaplamalı, siyah renkte, mat kaplamalı. “Çift valf” grafik sembolü.
Dişli konnektör: asetal bazlı teknopolimer (POM), siyah renkte, mat kaplamalı.
Paketleme halkası
NBR sentetik kauçuk.
FAZLA BASINÇ VALFİ
NBR sentetik kauçuk O halka ve paslanmaz çelik yay ile teknopolimer.
0.350 bar civarında ayarlı (isteğe bağlı olarak 0.700 bar).
Emme valfi
NBR sentetik kauçuk O halka ve paslanmaz çelik yay ile teknopolimer sızdırmazlık diski.
Yaklaşık 0.030 bara ayarlı.
Halka şeklinde hava filtresi
"Tech-foam" (teknolojik köpük) poliüretan köpük örgü (polyester bazlı), 40 µ hava filtreleme.
Katlanır anahtar
CWL asetal reçinesi bazlı (POM) teknopolimer, kırmızı renkte, anti intrüzyon-profilli paslanmaz çelik takviyeli.
Anahtar, bir tork sınırlayıcı ihtiyacını ortadan kaldırır ve manuel vidalama ve vida açma torku uygulanmasını sağlar.
Ayrı satılan aksesuarlar olarak da mevcuttur.
Kare anahtar
CWQ galvanizli çelikten olup çok yüksek torklar uygulanmasına izin verir ve bu sayede tork sınırlayıcı müdahalesiyle elle vida açmayı olanaklı kılar.
Ayrı satılan aksesuarlar olarak da mevcuttur.
Maksimum sürekli çalışma sıcaklığı
100°C.
“Hasar yapmaz” güvenlik cihazı (ELESA patentli)
Hasar yapmaz cihaz, bir “kontrollü tork” tork sınırlayıcıyla donatılmış olduğu için yetkisiz personelin kapağı açmasını önler.
STANDART UYGULAMALAR

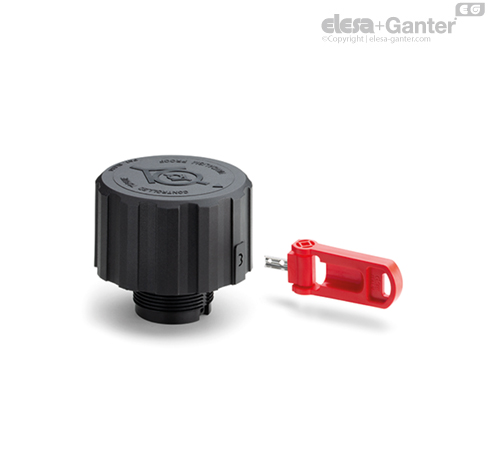

- SFW-VP: CWL katlanır anahtarlı.
- SFW-VP-CH: CWQ kare anahtarlı.
Genel bilgiler
Uygulamalar
SFW-VP basınçlı kapaklar, hafriyat ve tarım makineleri için ve genel olarak gözetimsiz bırakılabilen makineler için uygundur.
Özellikler
Haznenin deformasyonunu önlemek adına, test edilen limit içerisinde yağ seviyesinin sağ üst kısmında bir basınç odacığı oluşturan SFW-VP basınçlı havalandırma kapaklarının kullanımı farklı avantajlar da sağlar (içinde işleyişin örneğine bakınız SFW.).
Teknik veriler
Havalandırma kapakları için hava akışı oranı, haznenin iç ve dış hava basıncının değişiklikleri temel alınarak şema üzerinden elde edilebilir.
Hidrolik devre içerisinde çalışmak
Diğer uygulamalar
Talep üzerine özel uygulamalar
Düz seviye ölçme çubuğu olan, düz kesitli fosfatlanmış çelik kapaklar.
Kullanım talimatları
“Hasar yapmaz” güvenlik cihazının işleyişi
Tork sınırlayıcı tık sesi çıkarana kadar kapağı saat yönünde vidalayın. Optimal sıkma için, bu noktada sıkmanın anahtar takılı olarak sürdürülmesi önerilir: İki direnç noktasından birine ulaşana kadar kapağı saat yönünde çevirin. Sadece bu iki konumda, kapağı entegre hale getirmek ve sıkmayı bitirmek için anahtarı tam olarak yerleştirmek olanaklıdır.
Anahtar çıkarıldıktan sonra, kapağı açmak olanaksızdır ve böylece kurcalama girişimleri önlenir (hasar yapmaz işlevi)
İki direnç noktasından birine ulaşılana kadar kapağı saat yönünde çevirin. Sadece kaplamayı dişli konnektör ile eşleştiren iki konumdan birinde anahtar tamamen takılabilir ve kapak çıkartılabilir.
