Ana özellikler

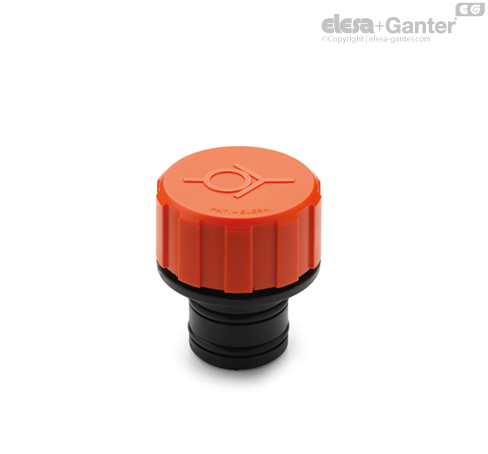

Kapak
Poliamid bazlı (PA) teknopolimer, RAL 2004 turuncu, yarı mat kaplama, valf sembolü.
Yerleştirme
Poliamid bazlı (PA) teknopolimer, siyah renk, yarı mat yüzey.
Paketleme halkaları
İki NBR sentetik kauçuk O-halka.
Conta diski
NBR sentetik kauçuk O-halkalı teknopolimer.
Tespit halkası (yay)
Paslanmaz çelik.
Standart uygulamalar
TP-SV-10mb: valf (sızdırmazlık diski), basınç 0,010 bar’ı (10 mb’de ayarlı) aştığında açılır.
TP-SV-100mb: valf (sızdırmazlık diski), basınç 0,100 bar’ı (100 mb’de ayarlı) aştığında açılır.
Maksimum sürekli çalışma sıcaklığı
80°C.
Genel bilgiler
Özellikler ve uygulamalar

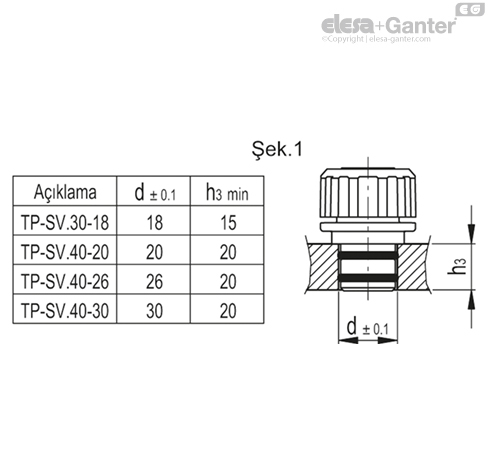

Bastırarak takma, vidalama/vida açma ihtiyacını ortadan kaldırarak hızlı kurulum sağlar. Montaj deliğinin boyutları için bkz. Şekil 1. Yiv deliği 1x45° olması, dış yüzeyde montajı kolaylaştırır.

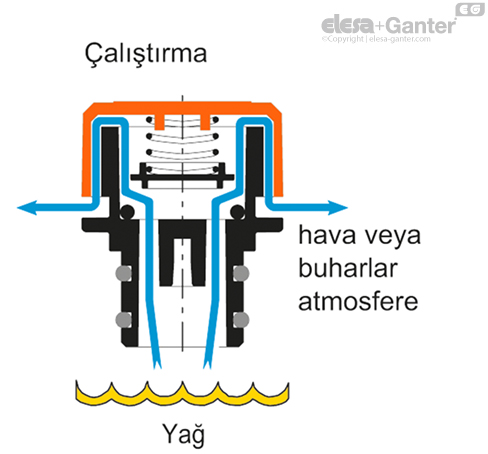

TP-SV valf havalandırma kapakları iç hava basıncının belirli bir değeri (10 veya 100 mb) aşmaması gereken tüm bu uygulamalar (hız düşürücüler, değiştiriciler veya kompresörler) için uygundur.
Bu gibi durumlarda, kapağın güvenlik valfi haznedeki aşırı havanın tahliye edilmesini ve valfin ayarlı olduğu basınç değerlerinin yeniden oluşturulmasını sağlar.
Conta diski (normal basınç koşullarında kapalıdır) içeri toz girmesini ve yağ kaybını engeller.
Ürün, hafif aşırı basınçları havalandıracak şekilde tasarlanmıştır; tankın içindeki basıncın montaj deliğinin optimum temizlik koşullarında ve oda sıcaklığında 200 mb’yi aşmaması gerekir.
Teknik veriler
Her bir model için hava akışı oranı, haznenin içi ve dışı arasındaki basınç değişikliğini grafik olarak hesaplayarak belirlenebilir.
