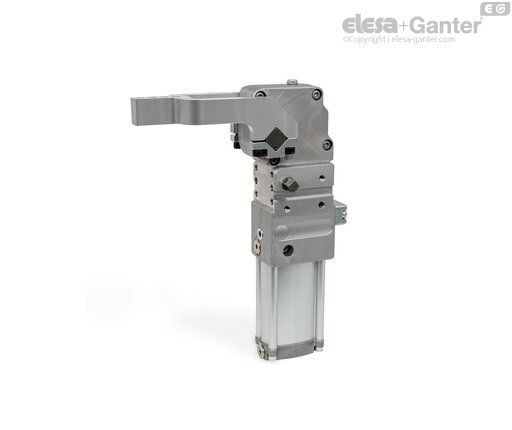

Güç kıskaçları GN 8621 otomatik kaynak işlemlerinde sac metal levhalar gibi parçaları tutar ve konumlandırır veya aktarma ve montaj mekanizmalarında parçaları tutar ve sabitler. Sıkıştırma kolu, diz kaldırma kolu mekanizmasından iş parçasına pnömatik olarak veya kaldırma koluyla üretilen gerilimi veya kenetleme gücünü iletir. Hızlı döner hareket, kısa döngü süreleri sağlar. Pnömatik uç konumda sönümlendirme, pürüzsüz ve nazik bir hareket sağlar.

Kaldırma kolu kurulum işlemlerini ve sorun gidermeyi basitleştirir. Her iki tarafa monte edilebilir ve kazaları veya pnömatik çalıştırma yapılacaksa istenmeyen etkinleşmeyi önlemek için çıkarılabilir.

Sıkıştırma kolunun açılma açısı, herhangi bir konumda ayarlanabilir veya sınırlanabilir. Uç konumları, dahili mekanizmaya entegre edilmiş sensörler tarafından saptanır ve ayarlanmaları gerekmez. Tüm mekanizma, kire ve su püskürmesine karşı koruma için alüminyum muhafazanın içerisinde sarmalanmıştır. Uzun hizmet ömrü, takviyeli, ağırlık optimizasyonlu muhafaza ve dahili mekanizmadaki yüksek kaliteli iğne yatakları ve mafsallar yoluyla sağlanır.

• Sıkma vidaları
• DIN 6325 Tespit Pimleri
• DIN 7979 Tespit Pimleri (Dahili Dişli ile)
• GN 330 Konnektör Rakorlu Kablolar

• Pnömatik kıskaç listesi

• ISO-Temel toleranslar

Montaj sırasında, ilgili tarafta bulunan tüm delikleri montaj vidaları ve tespit pimleri için kullanılmalıdır. Yandan montaj için, tespit pimleriyle konumlandırmanın alternatifi olarak, uygulama tarafında uzatılmış montaj delikleriyle bağlantılı olarak paralel ayarlamayı sağlamaya yönelik olarak bulunan olukta bir paralel anahtar kullanılabilir.

Hava bağlantıları ön ve arka tarafta bulunur. İhtiyaç duyulmayan bağlantılar, birlikte verilen kör tapalarla kapatılır.







Çalıştırma talimatlarındaki bilgilere kurulum, ilk çalıştırma ve kullanım sırasında uyulmalıdır. Bu talimatlar ürünle birlikte verilmektedir veya elesa-ganter.tr adresindeki ürün sayfasında dijital olarak sağlanmaktadır.
