GN 422
GN 422
Kabin U Kolları
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Çinko pres döküm
Toz kaplama
Paslanmaz çelik AISI 304
Poliüretan (PUR)
Siyah
Plastik
kristal netliğinde Polikarbonat (PC)
Kabin U kolları GN 422 kapakları ve kapıları çalıştırmakta kullanılır. Kola entegre olan düğmeler, elektrik kontrol sinyalleri gönderebilir ve LED’ler örneğin bir makine kontrolünün durumunu belirtebilir.

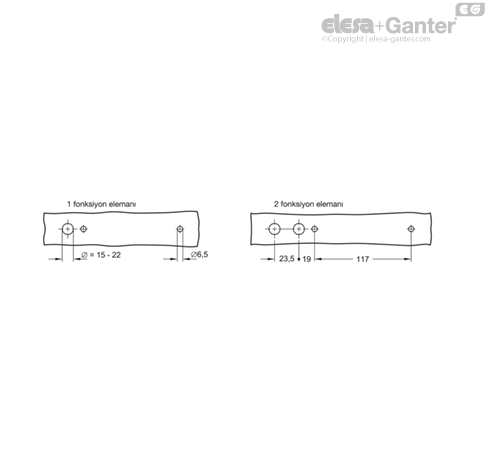

Kol, 1 veya 2 fonksiyon elemanlı olarak mevcuttur. Bağlantılardaki kutupsallığa bağlı olarak LED’ler kırmızı veya yeşil yanar.
Mandallama fonksiyonsuz tamamlayıcı kabin U kolları mevcuttur GN 422.1.
| Elektriksel ve mekanik özellikler | ||
| Düğme | - | |
| Kontaklar | değiştirme kontağı, snap (hızlı) kontak | |
| Kontak malzemesi | Gümüş alaşım | |
| Anahtarlama voltajları | maks. 125 V (fiş) | |
| maks. 240 V (kablo) | ||
| Kontak üzerindeki akım | maks. 3 A | |
| mek. kullanım ömrü | 106 anahtarlama döngüleri | |
| elekt. kullanım ömrü | 50,000 anahtarlama döngüsü (tam yük altında) | |
| LED gösterge ışığı / LED halka ışıklandırma | 24 V DC ± 10 % / 7 mA | |
| Çalışma voltajı / | ||
| çalışma akımı | ||
| iki renkli (kırmızı / yeşil) | ||
| Kullanım kategorisi (düğme) | AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0.7 A | IEC 60947-5-1 uyarınca |
| AC 15: 110 V AC / 1 A / DC 13: 110 V DC / 0.2 A | ||
| AC 15: 220 V AC / 0.5 A / DC 13: 220 V DC / 0.1 A | ||
| - | - | |
| AC: 120 V AC / 5 A / DC: 12 V DC / 1 A | UL 508 uyarınca | |
| AC: 240 V AC / 3 A | ||
| Bağlantı tipi | - | |
| Açık uçlu kablo (K2 / K5) | Açık bükülü telli PUR kablosu (2 m veya 5 m) | |
| veya | - | |
| Fişli kablo (S025) | 0,25 m PUR kablolu 5 pimli konnektör M12x1 | |
| Onaylar, uygunluklar | ||
| CE beyanı | ||
Çalıştırma talimatlarındaki bilgilere kurulum, ilk çalıştırma ve kullanım sırasında uyulmalıdır. Bu talimatlar ürünle birlikte verilmektedir veya elesa-ganter.tr adresindeki ürün sayfasında dijital olarak sağlanmaktadır.

Kablonun zarar görmemesi için deliklerde pürüz olmamalıdır.
