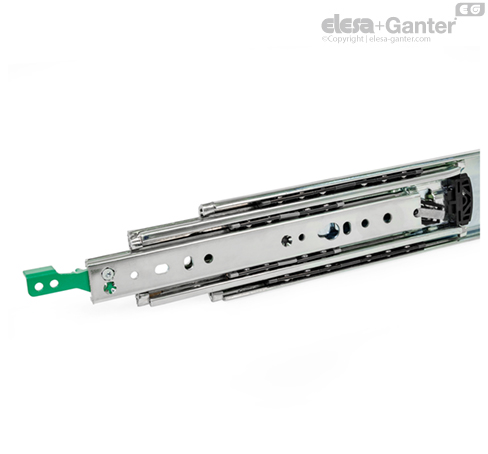

GN 1440-ML Teleskopik sürgüler Lastik tamponlu, arkadan mandallı, sol

GN 1440 teleskopik sürgüler dikey ve çift olarak kurulur. Darbe nominal uzunluğun ≈ %100’üne ulaşır l₁ (tam uzatma). Patentli plastik bilyeli kafesler, sürgünün son derece pürüzsüz çalışmasını sağlar.

Örneğin, mandallı ve mandalsız çeşitli tiplerde teleskopik sürgüler, serbestçe kombin edilebilir ve GN 1440’ın tek bir birim olarak teslim edilmesinin ve çift olarak teslim edilmemesinin nedeni de budur. Simetrik mekanik tasarım sayesinde B ve K tipleri uzatmanın ister sağ veya ister sol tarafına monte edilebilir.

Tüm montaj deliklerine yardımcı deliklerden kolayca ulaşılır. Yalnızca montaj delikleri gösterilmektedir, fakat diğer üretimle ilişkili delikler de mevcut olabilir.

* Delik sadece B ve K tipleri için kullanılabilir. | ** Delik sadece B, MR ve ML tipleri için kullanılabilir.

Anılan yükleme kuvvetlerinin F_S çevre yapı tarafından güvenle emilebilmesi için, dış ve iç sürgünün (Ø) 6,6 çapındaki tüm mevcut içten geçmeli deliklerinin kullanılması gerekir. Alternatif olarak, (Ø) 5,2 çapında delikler mevcuttur. Ø 6,6 x 3,4 çapındaki uzatılmış delikler, montaj sırasında gerektiğinde ayarlamayı kolaylaştırır. Montaj vidalarının kullanılmaması yük kapasitesini azaltır. Montaj için aşağıdaki vidalar kullanılabilir:

Lastik tamponlar, sürgünün darbesini ilgili iki uç pozisyonda azaltır. Bu özellik, gürültü oluşumunu azaltır ve kullanım ömrünü artırır. Sürgülere kısmen gizli kısmen görünür bir şekilde takılan tamponlar, şekil, malzeme ve sertlik bakımından her bir gerekliliği karşılamaktadır.

Uzatma yönünde daha büyük statik veya dinamik yük meydana gelirse, bu yükler ek uç tamponlar tarafından emilmelidir.

MR / ML tipleri, sürgünün arka durdurma pozisyonunda kilitlenmesi gereken uygulamalarda kullanılır. Bu özellik, sürgünün örneğin eğimli bir pozisyon nedeniyle kendi kendine uzamasını önler. Uzatma yönünde daha büyük yükler oluşması halinde, bu yükler ek mandal elemanları tarafından emilmelidir.

Kapalıyken mandal mekanizması, dış raydaki bir girintideki yay yükü altında yerine kilitlenir. Serbest bırakma mekanizmasına basılması, uzatmanın iç ve orta sürgüsünü serbest bırakır. Geri çekilmiş pozisyonuna döndüğünde mekanizma, dış sürgülerin girintisindeki bir rampanın üzerinden hareket ederek yerine otomatik olarak kilitlenir.

Tip K, uzatmanın belirli bir zaman boyunca uzatılmış pozisyonda kalması gerektiğinde kullanılır. Bu özellik, bakım işlerinin örneğin sürgü uzatılmış pozisyondayken gerçekleştirilebilmesini sağlar. Mandallı pozisyonda daha büyük yükler oluşması halinde, bu yükler ek mandal elemanları tarafından emilmelidir.

İşlevin etkinleşebilmesi için sürgünün, ön gerilimli bir kilitleme koluyla yerine otomatik olarak kilitlendiği öne doğru tam olarak uzatılması gerekir. Kola basılması sürgüyü serbest bırakarak sürgünün tekrar geri çekilmesini sağlar.

QR / QL tipleri MR, ML ve K tiplerinin özelliklerini birleştirir. İç ve orta sürgü, iki uç pozisyonda yerlerine kilitlenirler.

K tipinin kilitlenmesine karşıt olarak, QR / QL tipleri bir dahili bağlantıyla çalıştırılır. Yeşil serbeste bırakma koluna basıldığında, kilitleme parçası etkinleşir ve sürgü rayı geri çekme veya uzatma için serbest kalır.
