Genel bilgiler
Özellikler ve uygulamalar
DCE-S bilezik gövdesinden elde edilebilen farklı KİT konfigürasyonları, sert boruların veya esnek kabloların güvenli bir tarzda kilitlenmesini ve titreşimlerin ve gürültünün azaltılmasını sağlar.
DIN 3015-1 standardı, birden çok uygulamaya uygun olan bir sabitleme sisteminin oluşturulması için teknik, boyut ve malzeme gereksinimlerini tanımlar.
Özellikle, DIN yönetmeliği bilezik gövdelerinin genel boyutlarına dayanarak özel referans grupları tanımlar.
Tablo, DIN 3015-1 grupları ve denk düşen DCE-S grupları arasındaki denkliği göstermektedir.
İki yarım kıskacın özel dahili tırtıkları, kıskaç ve boru arasında yüksek düzeyde bir kavrama sağlayarak yüksek stabiliteyi garantiler.
Bunlar hem endüstriyel hidroliklerde sert boruların (sıvı veya gaz için) yapımında bir sabitleme sistemi olarak ve hem de mobil hidroliklerde (malzeme taşıma makineleri, tarımsal araçlar) hidrolik veya pnömatik sistemlerin yapımı için kullanılır.

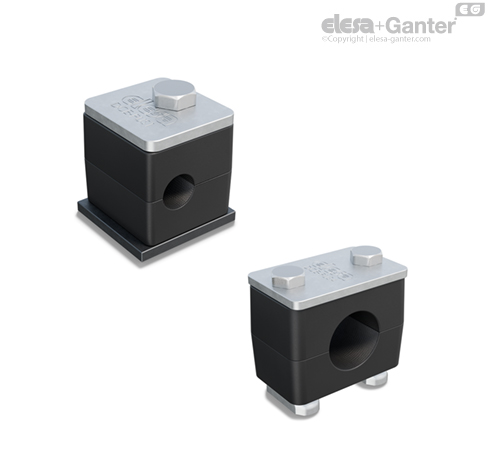

Kıskaç kitinin montajı alttan başlar; DCE-PL kaynaklama plakası, alttaki yarım bileziğin dayandığı temeli temsil eder, ardından boru (veya hortum) yerleştirilir ve üstteki yarım bilezik üstüne konur. Sabit bir çözüm gerekli değilse, plaka yerine DCE-NTG sabitleme somunları kullanmak olanaklıdır. Bunlar, DCE-GU kılavuzunun üzerine yerleştirilmeleri halinde, kiti kılavuz boyunca hareket ettirerek konumlandırma aşaması sırasında konumunu ayarlamayı mümkün kılar.
Bileziği sıkmak için, DCE-PU kapak plakasını DCE-SRE altıgen başlı vidayla birlikte kullanmak olanaklıdır veya üst plaka gerekli değilse, DCE-SRC silindir başlı vidanın altıgen soketle ve DCE-WA pulla birlikte kullanılması önerilir.
Bkz. Boru kıskaçları teknik verileri.
