Ana özellikler
Malzeme
Paslanmaz çelik sap.
Paslanmaz çelik yay.
Alüminyum dişli manşon ve nikel kaplı pirinçten altıgen somunlar.
Mavi anodize edilmiş alüminyumdan ve AVP çelikten hava bağlantı elemanı.
Standart uygulamalar
- VPH-F: düz hızlı bağlantı elemanlı.
- VPH-F-L: L şekilli hızlı bağlantı elemanlı.
- VPH-F-T: T şekilli hızlı bağlantı elemanlı.
- VPH-F-SR: bağlantı elemansız.
- VPH-F-RR: hızlı bağlantı elemanlı, halka somunsuz.
Genel bilgiler
Özellikler

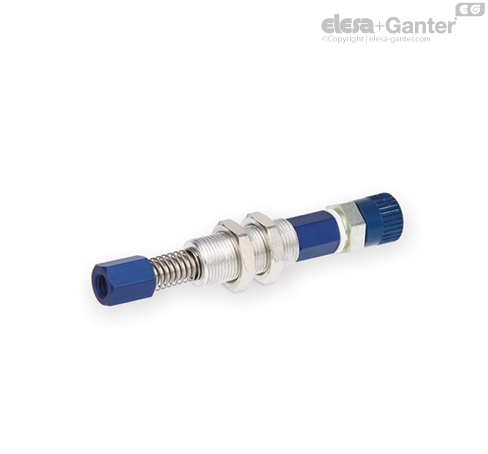

VPH vakum kafası süspansiyonları şunları kapsar:
- vakum kafasını sabitlemek için bir paslanmaz çelik sap;
- yükseklik ayarı için ve bunları otomasyon cihazının üzerine monte etmek için iki altıgen somunla donatılmış bir çelik dişli manşon;
- vakum kafasının darbesini yastıklamak ve aynı zamanda kaldırılacak yükle sabit bir basıncı korumak için bir yay;
- emme hortumuna bağlantı için bir hızlı bağlantı elemanı.
Çok küçük boyutlara (VPA vakum kafası süspansiyonunun yaklaşık %50’si) ve azalmış ağırlığa (VPD vakum kafası süspansiyonunun yaklaşık %50’si) sahiptir.
Özellikle M5 erkek desteğe sahip vakum kafalarıyla birlikte kullanılmaya yöneliktir.
l2 uzunluğuyla ilişkili etkin yay darbesi 10 mm’ye eşittir.
4x6 çaplı plastik boruyla uyumludur.
Bkz. Vakum kafaları için Teknik Veriler .
