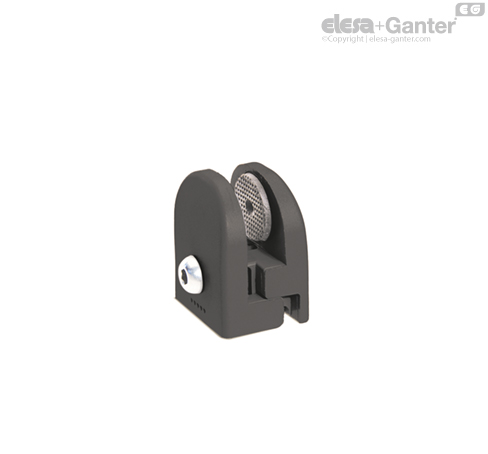

Ana özellikler
Malzeme
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, RAL 9005 (C9) siyah renk veya RAL 7042 gri renk, mat yüzey.
Pedler
Termoplastik elastomer, sertlik 80, Shore A, üzerine kalıplanmış.

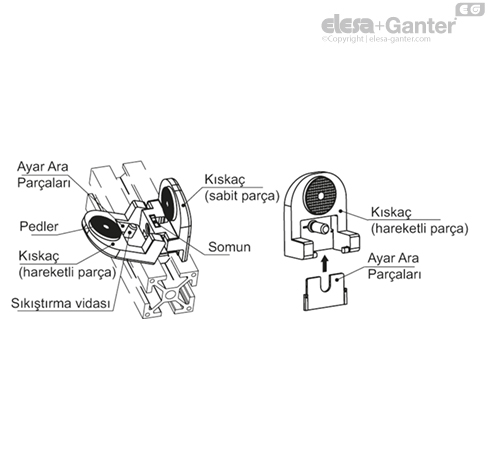

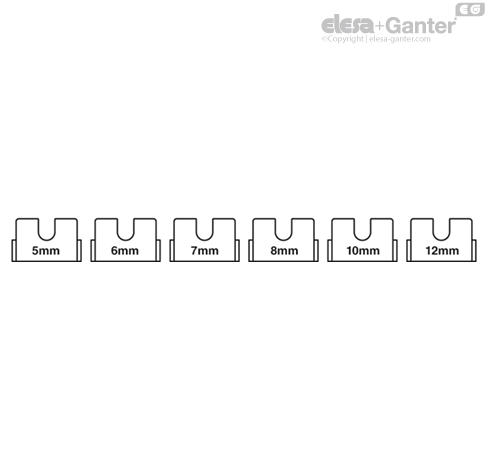

Ayar ara parçaları (birlikte verilir)
Kıskacı farklı kalınlıklardaki panellere bağlamak için poliamid bazlı (PA) teknopolimer, RAL 7042 gri renk (bkz. tablo).
Standart uygulamalar
- PC-SST: paslanmaz çelik vida ve somun.
| s panel kalınlığı [mm] | Kullanılacak ayar ara parçası PC.35-4-8 |
| 3.1 < s < 4.1 | - |
| 4.1 < s < 5.1 | 5 mm |
| 5.1 < s < 6.1 | 6 mm |
| 6.1 < s < 7.1 | 7 mm |
| 7.1 < s < 8.1 | 8 mm |
| s panel kalınlığı [mm] | Kullanılacak ayar ara parçası PC.35-6-12 |
| 6.1 < s < 7.1 | - |
| 7.1 < s < 8.1 | 8 mm |
| 9.1 < s <10.1 | 10 mm |
| 11.1 < s <12.1 | 12 mm |
Genel bilgiler
Özellikler ve uygulamalar

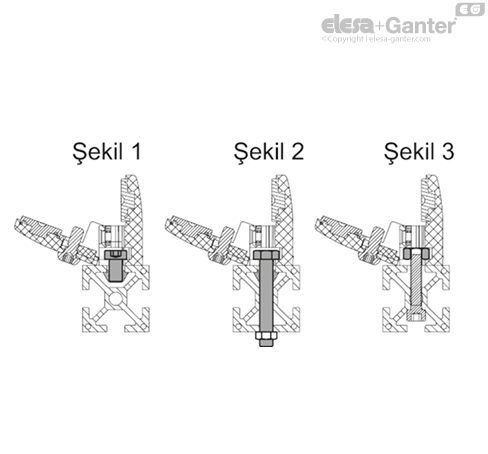

- Ürün, tüm sıkıştırma elemanlarının açık pozisyonda bile tutulmasına (ELESA patenti) ilişkin Makine Direktifi (2006/42/CE) ile uyumludur. Kıskacın iki parçası mafsallı bağlantı ile bağlanır ve bu parçalar bir çelik veya paslanmaz çelik vida ile M5 somun için yuva bulundurur.
- Kıskacın özel boyutları, kıskacın 25 mm veya daha büyük genişlikte profiller üzerine monte edilmesine izin verir.
- Kıskaç içerisine panel montajı delik açmayı gerektirmez, aksi takdirde panelde çatlaklar oluşabilir.
- Pedler sıkıştığında deforme olarak, yerleştirilen panelin kusursuzca sabitlenmesini sağlar.
- Üzerine kalıplanmış pedlerin kimyasal bağı, onları kıskaçla tek gövde haline getirir. Kabartmalı yüzey, pedin zaman içerisinde panele yapışmasını önler.
- Sıkıştırma kıskacı, 3,1 mm ila 4 mm kalınlıklı panellerin direkt montajına izin verir. Maksimum 8 mm'ye kadar olan daha kalın panellerin montajı, kıskaç içerisinde bulunan özel boşluk içerisine ara parçalar yerleştirilerek mümkündür.

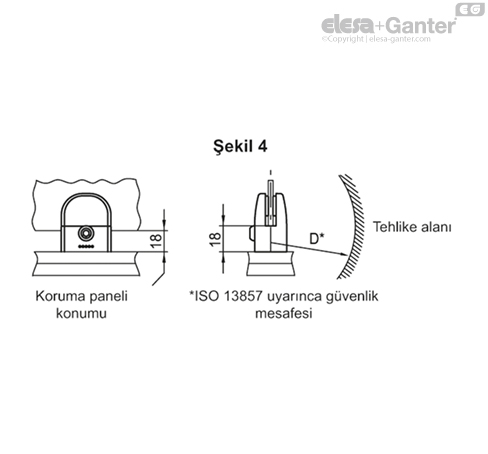

- Makinenin tehlikeli alanlarına, PC kıskaç ile sabitlenmiş panellerden yapılmış olan makine koruma yapısı içerisindeki herhangi bir açıklıktan ulaşılmasını önlemek için, ISO 13857 bölüm 4.2.4 (güvenli mesafe, koruma yapısı ve makinenin potansiyel tehlike yaratabilecek bileşeni arasındaki gerekli minimum mesafedir) uyarınca güvenli mesafeyi (Şekil 4) korumak gereklidir.
Teknik veriler
Eğer kıskaç açılırsa, sıkıştırma vidası yuvasından çıkmadan 250 N çıkarma gücünün altında yerinde çıkmaz.

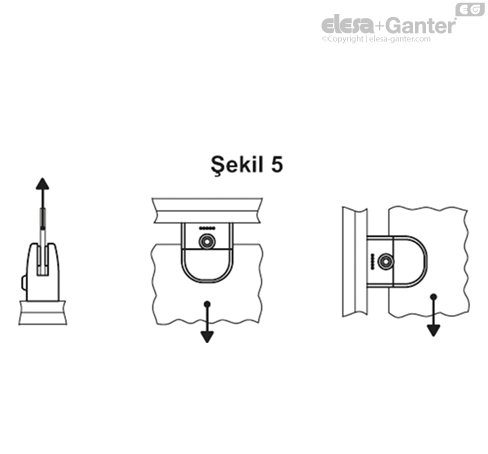

Laboratuvarımızda; kontrollü sıcaklıklarda ve nem oranında (23°C-%50 Bağıl Nem), belirli kullanım koşullarında veya sınırlı bir zaman dilimi boyunca yürütülen testlerde her kıskacın maksimum yükü 100 N olarak belirlenmiştir (şekil 5).
Panel üzerindeki sıkıştırma vidası ve profil üzerindeki kıskacın montaj vidaları aynı altıgen yatağa sahiptir. Bu sayede, sadece altıgen anahtar kullanarak monte etmek mümkündür (Anahtar 4).
Vida için maksimum sıkıştırma torku = 3,5 Nm.
