Ana özellikler
Konnektör
Siyah veya gri renkte mat kaplamalı poliamid (PA) bazlı teknopolimerden yapılmış iki parçadan oluşur.
Güçlendirilmiş
Galvanizli çelik veya paslanmaz çelik (STC-SST).
Renk
Gri veya siyah, mat kaplama.

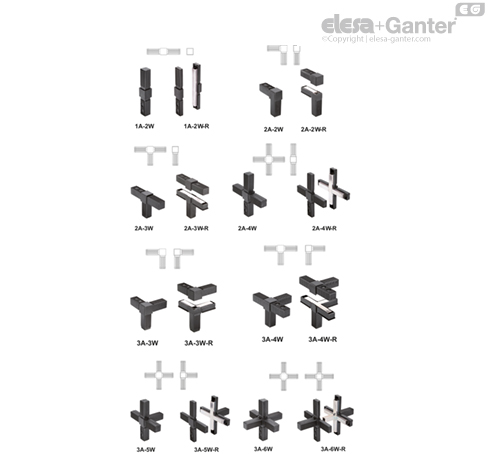

Standart uygulamalar
- 1A-2W: tek boyutlu iki yollu konnektör.
- 2A-2W: iki boyutlu iki yollu konnektör.
- 2A-3W: iki boyutlu üç yollu konnektör.
- 2A-4W: iki boyutlu dört yollu konnektör.
- 3A-3W: üç boyutlu üç yollu konnektör.
- 3A-4W: üç boyutlu dört yollu konnektör.
- 3A-5W: üç boyutlu beş yollu konnektörlü.
- 3A-6W: üç boyutlu altı yollu konnektör.
Takviyeli konnektörler için dizin:
- R: galvanizli çelik takviye.
- R-M10: dişli delikli galvanizli çelik takviye.
- R-SST: paslanmaz çelik takviye.
Genel bilgiler
Özellikler ve uygulamalar
Kare profillerden oluşan yapıları oluşturmak için uygun. Montaj işlemi, vida veya diğer bağlayıcılara ihtiyaç olmadan konnektörün profilin içerisine zorlanarak yerleştirilmesiyle kolayca gerçekleştirilebilir.
Çelik takviyeli konnektörlerin (STC-R ve STC-R-SST) her bir kolu için maksimum statik yük sınırı, Şekil 1'de gösterilmektedir. Maksimum statik yük sınırı, belirli kullanım koşulları altında elemana uygulanan yükün kırılmaya yol açabileceği değerin üzerindeki değerdir. Sonuç olarak, ilgili uygulamanın önemi ve güvenlik düzeyine göre, bu değere uygun bir faktör uygulanmalıdır.
