Ana özellikler
Malzeme
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) SUPER-teknopolimer, siyah renkte, mat kaplamalı.
Döner pim
Cam elyafı, güçlendirilmiş poliamid bazlı (PA) teknopolimer.
Adım pulları
NBR kauçuk, 70 Shore A sertlik (birlikte verilmez). FDA uyumlu ham maddeden üretilmiştir (FDA CFR.21 ve EU 10/2011).
Düz pullar
A4 UNI 6593-MT paslanmaz çelik (birlikte verilir).
Standart uygulamalar

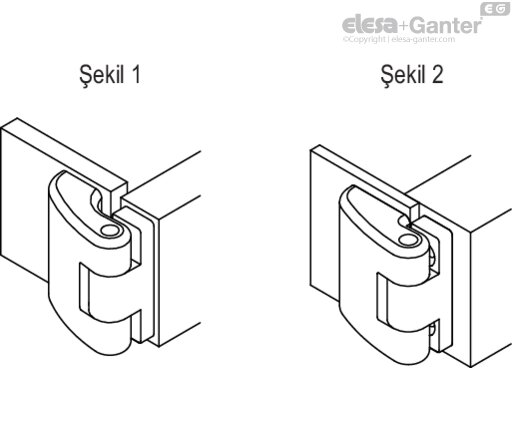

Gömme kapı ve pervazla montaj için (Şekil 1).

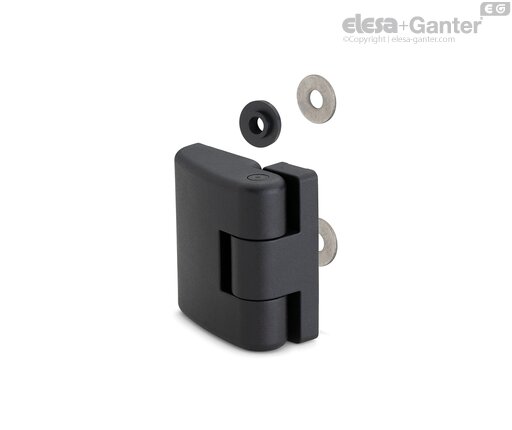

- CFDX-G-C-B: dar gövdede (pervaz) dişli delikli paslanmaz çelik somunlar; geniş gövdede (kapı) bir kör dişli delikli, pirinç burçlar.

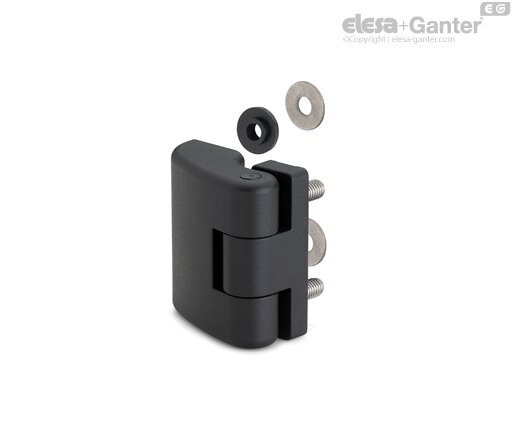

- CFDX-G-C-p: dar gövdede (pervaz) paslanmaz çelik dişli saplamalar, geniş gövdede (kapı) kör dişli delikli pirinç burçlar.
- CFDX-G-C-SH: dar gövdede (pervaz) havşa başlı vidalar için muhafazalı geçmeli delikler, geniş gövdede (kapı) kör dişli delikli pirinç burçlar.
Kapıyı (maks. kalınlık = 5 mm) pervaza karşı gömme monte etmek için (Şekil 2).
- CFDX-G-R-B: dar gövdede (pervaz) dişli delikli paslanmaz çelik somunlar; geniş gövdede (kapı) bir kör dişli delikli, pirinç burçlar.

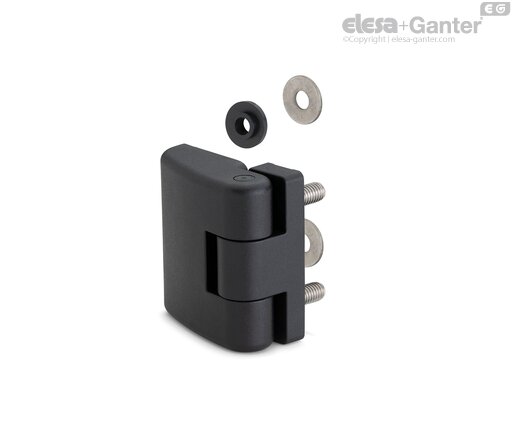

- CFDX-G-R-p: dar gövdede (pervaz) paslanmaz çelik dişli saplamalar, geniş gövdede (kapı) kör dişli delikli pirinç burçlar.
- CFDX-G-R-SH: dar gövdede (pervaz) havşa başlı vidalar için muhafazalı geçmeli delikler, geniş gövdede (kapı) kör dişli delikli pirinç burçlar.
Genel bilgiler
Özellikler ve uygulamalar
Menteşe (tescilli tasarım), örneğin dar pervazlı yapılarda kullanmak amacıyla farklı boyutlara (bir dar geniş ve bir dar boyut) sahip iki gövdeden oluşmaktadır. Montaj tipi, üçüncü tarafların kurcalamasını zorlaştırmaktadır. SH versiyonları, montajı kolaylaştırmak için demonte olarak sağlanır.
Döndürme açısı (yaklaşık değer)
Maksimum 195° (0°’nin birbirine bağlı iki yüzeyin aynı derecede olduğu durum olduğu koşulda, -5° ve +190°). Menteşenin mekanik performansını zayıflatmamak adına, döndürme açısı limiti geçilmemelidir.
Direnç testi | Eksenel Gerilme | Radyal Gerilme | 90° Açılı Gerilme |
| | |
| Açıklama | Maksimum çalışma yükü
Ea [N] | Kopma yükü
Ra [N] | Maksimum çalışma yükü
Er [N] | Kopma yükü
Rr [N] | Maksimum çalışma yükü
E90 [N] | Kopma yükü
R90 [N] |
| CFDX-G-C.40-B-M5 | 488 | 2541 | 397 | 1613 | 347 | 1361 |
| CFDX-G-C.40-p-M5x14,5 | 455 | 2569 | 362 | 1679 | 450 | 1458 |
CFDX-G-C.40-SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377 |
CFDX-G-C.50-B-M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161 |
| CFDX-G-C.50-p-M6x14,5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365 |
| CFDX-G-C.50-SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899 |
| CFDX-G-C.60-B-M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481 |
| CFDX-G-C.60-p-M6x14,5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510 |
| CFDX-G-C.60-SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587 |
Direnç testi | Eksenel Gerilme | Radyal Gerilme | 90° Açılı Gerilme |
| | |
| Açıklama | Maksimum çalışma yükü
Ea [N] | Kopma yükü
Ra [N] | Maksimum çalışma yükü
Er [N] | Kopma yükü
Rr [N] | Maksimum çalışma yükü
E90 [N] | Kopma yükü
R90 [N] |
| CFDX-G-R.40-B-M5 | 509 | 2760 | 496 | 1479 | 555 | 1437 |
| CFDX-G-R.40-p-M5x14,5 | 491 | 2845 | 541 | 1592 | 614 | 1382 |
CFDX-G-R.40-SH.5 | 498 | 3037 | 537 | 1562 | 608 | 1434 |
CFDX-G-R.50-B-M6 | 853 | 3550 | 1186 | 1540 | 1784 | 2430 |
| CFDX-G-R.50-p-M6x14,5 | 606 | 2938 | 1393 | 2625 | 1675 | 2732 |
| CFDX-G-R.50-SH.6 | 788 | 2989 | 1235 | 3299 | 1475 | 3210 |
| CFDX-G-R.60-B-M6 | 965 | 3245 | 1166 | 2258 | 1446 | 2377 |
| CFDX-G-R.60-p-M6x14,5 | 786 | 3150 | 1138 | 2028 | 1543 | 2631 |
| CFDX-G-R.60-SH.6 | 1187 | 3563 | 1104 | 3374 | 1569 | 4784 |
Kullanım talimatları
Montaj talimatları
Cama veya panellere montaj için:
- Camda veya panelde Ø 10,5 0,2 bir delik açın (min. kalınlık 4 mm).
- Menteşeyi önden, eşleşen parçayı (d1) deliğe ortalayarak yerleştirin.
- Karşı kenarda, adım pullarını ve düz pulları yerleştirin ve vidaları sıkın (birlikte verilmez).
SH versiyonu için:
- Dar tarafı pervaz tarafına ve geniş tarafı kapı tarafına monte edin.
- Döner pimi, çap genişlemesinin bulunmadığı taraftan menteşe gövdesine kilitlenecek şekilde yerleştirin.
