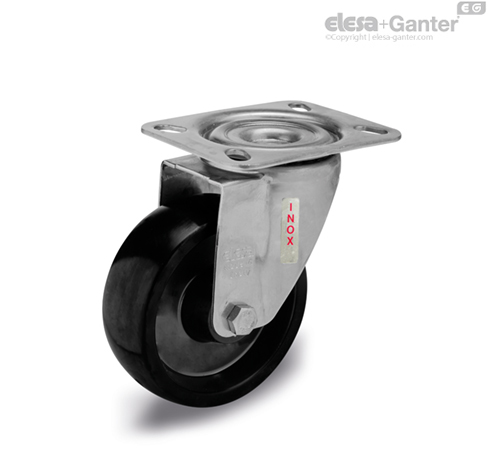

RE.F7-SBL-SST-N-HT Paslanmaz çelik braketli monolitik çark tekerlekler Döner plaka braketi, frensiz, paslanmaz çelik

Çark gövdesi

300°C’ye kadar sıcaklıklara dayanıklı, genol bazlı (PF) Duroplast monolitik çark.

Sertlik 92 Shore D ±5.

Yuvarlanma hareketi

Paslanmaz çelik borulu ve PTFE başlıklı göbek.

Döner plaka braketi

AISI 304 paslanmaz çelik levha, braketin 2000N'e kadar yüklere dayanabilmesi için tasarlanmıştır. İki bilye dönüşü bulunması ve plaka ve dahili pimli bilye yuvası halkası arasında direkt temas olması mükemmel hareket kabiliyetini garantiler. Bakım gerektirmez. Şunları içerir (bkz. Şekil 1):

1. sabitleme plakası: AISI 304 paslanmaz çelik levha;
2. çatal: AISI 304 paslanmaz çelik levha;
3. bilye yuvası halkası: AISI 304 paslanmaz çelik levha;
4. merkezi pim: plaka içerisine birleşik, soğuk flanşlı;
5. dönüş sistemi: çift yağlanmış bilyelerin halkası;
6. toz lastiği: RAL 7015 koyu gri teknopolimer.

Standart uygulamalar

• SBL: döner plaka braketi, frensiz.

• FBL: döner plaka braketi ve orta içten geçmeli delik, frensiz.
