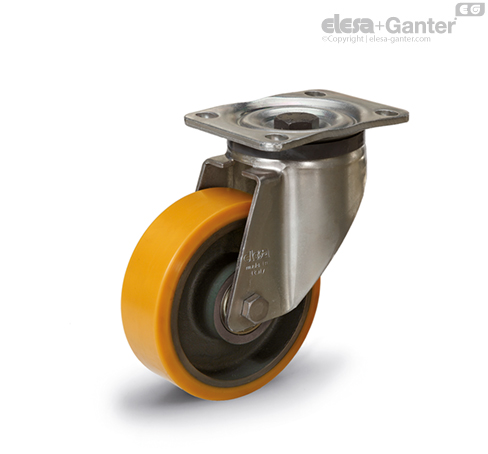

RE.F4-SSL-H Orta-ağır yükler için braketli kastorlar Döner plaka braketi, frensiz

Kaplama

Dökme kalıplı poliüretan, sertlik 92 Shore A.

Çarkın orta gövdesi

Dökme demir.

Yuvarlanma hareketi

Bilye yataklı göbek. Ağır yükler ve sürekli hareket ettirmek için en uygun çözüm.

Sabit plaka braketi

Sarı galvanizli çelik levha. Braket 7500N'a kadar yüklere dayanacak şekilde tasarlanmıştır. Braket, kendisini ağır endüstriyel uygulamalar için uygun hale getiren kapasiteleri garanti eder.

Döner plaka braketi

Sarı galvanizli çelik levha. Çift bilye yuvası dönüşlerinin ve plaka ile yerleşik pimli bilye yuvası halkası arasındaki direkt temasın varlığı, mükemmel manevra kabiliyeti sağlar. Braket, 7500N'ye kadar yüklere dayanıklı olarak tasarlanmıştır. Braket, kendisini ağır endüstriyel uygulamalar için uygun hale getiren kapasiteleri garanti eder.

Şunları içerir (bkz. Şekil 1):

1. sabitleme plakası: sarı galvanizli çelik levha;
2. çatal: sarı galvanizli çelik levha;
3. bilye yuvası halkası: sarı galvanizli çelik levha;
4. merkezi pim: sınıf 8.8 çelik vida ve çelik somun;
5. dönüş sistemi: çift yağlanmış bilye halkası;
6. toz lastiği: RAL 7015 koyu gri teknopolimer.

Fren

Ön fren (RE.F4-100) veya arka fren (RE.F4-125-150-200), çark ve braketi eş zamanlı kilitleyen çift etki. Frenin kullanımı basit ve etkilidir: İki ayrı pedalın ucunda üstten aşağıya doğru tek bir hareketle harekete geçirilir ve serbest bırakılır, böylece son derece yüksek manevra konforunu garantiler.Arka frenli çarklarda frenleme etkinliği M8 soket başlı vida ile ayarlanabilir.

Standart uygulamalar

• PSL-H: sabit braket, frensiz.
• SSL-H: döner plaka braketi, frensiz.
• SSF-H: döner plaka braketi, frenli.
