Ana özellikler
Kaplama
Dökme kalıplı poliüretan, sertlik 92 Shore A.
Çarkın orta gövdesi
Dökme demir.
Yuvarlanma hareketi
Bilye yataklı göbek. Ağır yükler ve sürekli hareket ettirmek için en uygun çözüm.

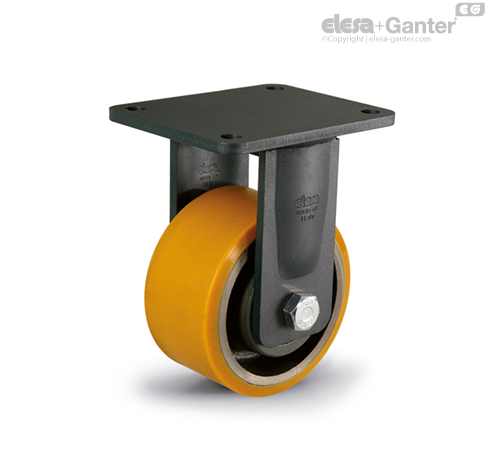

Sabit plaka braketi
Toz boya kaplamalı koyu yeşil elektrikli kaynaklı çelik. Braket, 23000N'ye kadar yüklere dayanıklı olarak tasarlanmıştır. Ağır endüstriyel uygulamalar ile darbe ve yüksek hızlar gibi ağır kullanım koşulları için uygundur.
Döner plaka braketi
Toz boya kaplamalı koyu yeşil elektrikli kaynaklı çelik.
Eksensel ve konik yatağın bulunması, tam yüklüyken mükemmel bir manevra kabiliyetini garantiler ve braketin yan darbelere karşı direncini artırır. Yağlayıcı ve kilitleme somununun gevşeme önleyici sistemi ile donatılmıştır. Braket 23000N'a kadar yüklere dayanacak şekilde tasarlanmıştır. Ağır endüstriyel uygulamalar ile darbe ve yüksek hızlar gibi ağır kullanım koşulları için uygundur.
Şunları içerir (bkz. Şekil 1):
- sabitleme plakası: dahili pimli dövme çelik, koyu yeşil toz kaplama;
- çatal: flanşa elektrikle kaynaklanmış, koyu yeşil toz kaplama;
- dönüş sistemi: eksensel bilye yatağı ve konik makara yatağı;
- yağlayıcı;
- kilitleme somununun gevşeme önleyici sistemi.
Fren
Çark ve braketi eş zamanlı kilitleme özellikli çift etkili arka fren. Frenin kullanımı basit ve etkilidir: İki ayrı pedalın ucunda üstten aşağıya doğru tek bir hareketle harekete geçirilir ve serbest bırakılır, böylece son derece yüksek manevra konforunu garantiler. Frenleme etkisi, M8 soket başlı vida ile ayarlanabilir.
Standart uygulamalar
- PSL-WEH: sabit plaka braketi, frensiz.
- SSL-WEH: döner plaka braketi, frensiz.
- SSF-WEH: döner plaka braketi, frenli.
Genel bilgiler
Uygulamalar
Ağır endüstriyel uygulamalar ile darbe ve yüksek hızlar gibi ağır kullanım koşulları için uygundur. Dökme kalıplı poliüretan çark, mükemmel yuvarlanma direnci ve esneklik, aşınma ve yırtılmaya karşı yüksek direnç garantiler. Daha fazla bilgi için bkz. RE.F4.
