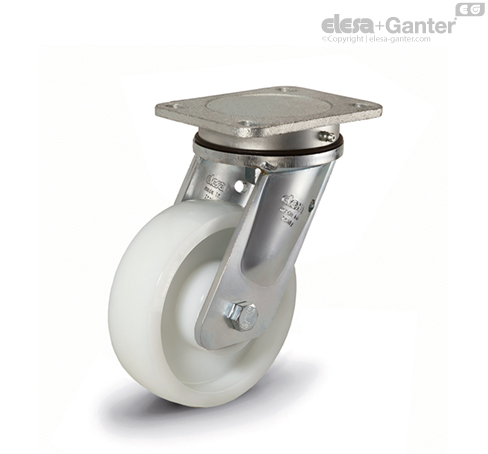

RE.F8-SSL-WH Ağır yükler için braketli kastorlar Döner plaka braketi, frensiz

Çarkın orta gövdesi

Poliamid bazlı (PA) teknopolimer.

Yuvarlanma hareketi

Bilye yataklı göbek. Ağır yükler ve sürekli hareket ettirmek için en uygun çözüm.

Sabit plaka braketi

Elektrolitik olarak galvanizli elektrikli kaynaklı çelik. Braket, 9000N'ye kadar yüklere dayanıklı olarak tasarlanmıştır ve ağır endüstriyel uygulamalar ile darbe ve yüksek hızlar gibi ağır kullanım koşulları için uygun olmasını sağlayan kapasiteler sergiler.

Döner plaka braketi

Elektrolitik olarak galvanizli elektrikli kaynaklı çelik. Eksensel ve konik yatağın bulunması, tam yüklüyken mükemmel bir manevra kabiliyetini garantiler ve braketin yan darbelere karşı direncini artırır. Yağlayıcı ve kilitleme somununun gevşeme önleyici sistemi ile donatılmıştır. Braket 9000N'a kadar yüklere dayanacak şekilde tasarlanmıştır. Ağır endüstriyel uygulamalar ile darbe ve yüksek hızlar gibi ağır kullanım koşulları için uygundur.

Şunları içerir (bkz. şekil 1):

1. sabitleme plakası: dahili pimli dövme çelik, elektrolitik olarak galvanizli;
2. çatal: flanşa elektrikle kaynaklanmış, elektrolitik olarak galvanizli;
3. dönüş sistemi: eksensel bilye yatağı ve konik makara yatağı;
4. yağlayıcı;
5. kilitleme somununun gevşeme önleyici sistemi.

Fren

Çark ve braketi eş zamanlı kilitleme özellikli çift etkili arka fren. Frenin kullanımı basit ve etkilidir: iki ayrı pedalın ucunda üstten aşağıya doğru tek bir hareketle harekete geçirilir ve serbest bırakılır, böylece son derece yüksek manevra konforunu garantiler. Frenleme etkisi, M8 soket başlı vida ile ayarlanabilir.

Standart uygulamalar

• PSL-WH: sabit plaka braketi, frensiz.
• SSL-WH: döner plaka braketi, frensiz.
• SSF-WH: döner plaka braketi, frenli.
