Özellikler

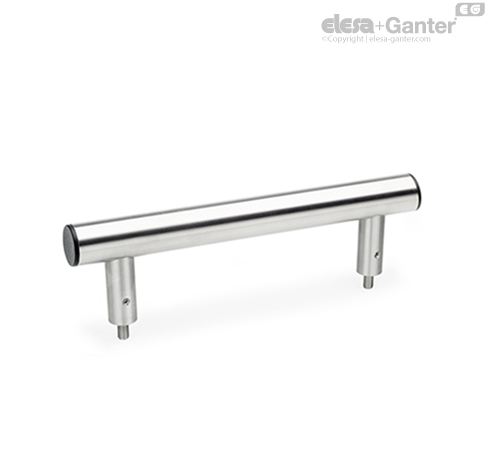

- Tip K: Plastik kapaklı
- Tip E: Paslanmaz çelik kapatma kapaklı
AISI 304 paslanmaz çelik, 1,5 mm duvar kalınlığı
Mat parlak yüzey, taşlanmış
Paslanmaz çelik AISI 304
Mat parlak yüzey, taşlanmış
- Plastik, termoplastik elastomer (TPE)
- Siyah, mat kaplama, tip K için
- Paslanmaz çelik AISI 304, tip E için
Paslanmaz çelik AISI 304
- DIN 913-M8 dişli pim bulunan montaj saplaması
Bilgi
GN 666.7 (operatörün tarafından montaj) boru şeklinde kolların montajı için saplama öncelikle DIN 913-M8x25 (dahil) dişli pimi ile makinenin tarafından vidalanır ve daha sonra kola bastırılır ve DIN 914-M5 başsız vidayla sabitlenir.
E tip GN 666.7 boru şeklinde kollar, tamamen A2 paslanmaz çelikten üretilmiştir.
Montaj taslağı
Uygulama örneğiBoru şeklinde kollar GN 666.7, bir çift kolun karşıt konumda monte edilmesine izin verir. Bu yöntem kapılar üzerinde (çift kol) kullanılabilir.
Genel olarak, bunun için l4 diş uzunluğunda bir değişiklik yapılması gerekir. Ayrıca montaj saplamasının birlikte verilen dişli pimi DIN 913-M8x25-A2 daha uzun bir dişli pimle değiştirilmelidir.
Değiştirilmiş bir l4 diş uzunluğuna sahip kollar talep üzerine sağlanmaktadır.
