GN 3310-KS
GN 3310
Anahtarlar / Gösterge ışıkları
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Paslanmaz çelik AISI 304
Poliüretan (PUR)
Siyah
Paslanmaz çelik AISI 304
Plastik
kristal netliğinde Polikarbonat (PC)

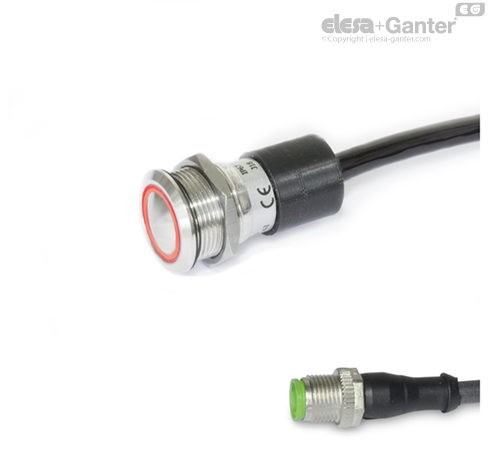

Işıklı basma düğmeli GN 3310 anahtarlarda bir değiştirme anahtarı ve entegre LED halka ışık bulunur.
Düğmeye basıldığında, kontak şebeke düzenine (NC veya NO) göre makineyi kapatacak elektrik kontrol darbesi tetiklenebilir.
Bağımsız olsun veya olmasın düğme etkinleşir ve LED’in 1 ve 2 bağlantılarının kutbuna göre entegre LED halka ışık kırmızı veya yeşil yanar.
| Elektriksel ve mekanik özellikler | ||
| Düğme | - | |
| Kontaklar | değiştirme kontağı, snap (hızlı) kontak | |
| Kontak malzemesi | Gümüş alaşım | |
| Anahtarlama voltajları | maks. 125 V (fiş) | |
| maks. 240 V (kablo) | ||
| Kontak üzerindeki akım | maks. 3 A | |
| mek. kullanım ömrü | 106 anahtarlama döngüleri | |
| elekt. kullanım ömrü | 50,000 anahtarlama döngüsü (tam yük altında) | |
| LED halka ışıklandırma | 24 V DC ± 10 % / 7 mA | |
| Çalışma voltajı / | ||
| çalışma akımı | ||
| iki renkli (kırmızı / yeşil) | ||
| Kullanım kategorisi (düğme) | AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0.7 A | IEC 60947-5-1 uyarınca |
| AC 15: 110 V AC / 1 A / DC 13: 110 V DC / 0.2 A | ||
| AC 15: 220 V AC / 0.5 A / DC 13: 220 V DC / 0.1 A | ||
| - | - | |
| AC: 120 V AC / 5 A / DC: 12 V DC / 1 A | UL 508 uyarınca | |
| AC: 240 V AC / 3 A | ||
| Bağlantı tipi | - | |
| Kablo (K) | Açık bükülü telli PUR kablosu (2 m veya 5 m) | |
| veya | - | |
| Fiş bağlantısı (S) | 0,25 m PUR kablolu 5 pimli konnektör M12x1 | |
| Koruma tipi | Ön taraf IP 65 / IP 67 | - |
| Sıkıştırma torku | min. 5 Nm / maks. 12 Nm | - |
| Montaj kesim | Ø 19 +0.3/+0.1 | - |
| Onaylar, uygunluklar | ||
| CE beyanı | ||
