GN 119.3-DK U Kabin Kollu Mandallar üçgen mil ile

GN 119.3 U kabin kollu kilit mandalları, uygulama bir kilit mekanizması ve kol gerektirdiği zaman kullanılır. Bunlar, kapı çerçevesinin arkasındaki kam kilit mandalını kilitli konuma hareket ettiren bir saat yönünde (sağ) dönüş işlemiyle kilitlenirler. Mandallar, 10 mm'ye kadar çekme aralığına sahip olup örneğin contalarla birlikte de kullanılabilirler.

Çeşitli çalıştırma cıvataları ve mesafe parçaları, 17 ila 65 mm A1...A9 kenetleme aralığı sağlarlar.

Entegre kam kilit mandallı U kabin kolu, çok çekici bir şekilde tasarlamış ve maliyet-etkin bir çözümdür.

Kilit mandalı saatin yönünde (sağa) çevrilerek, kademeli kam kilit mandalı kapı çerçevesinin arkasına hareket eder ve kapıyı çeker.

Kamın geniş çekme aralığı (10 mm), bu kilitlerin sızdırmazlık bandı olan kapılarda başarılı şekilde kullanılmasını sağlar. Kenetleme aralığı A seçilirken, contanın kalınlığı göz önüne alınmalıdır.

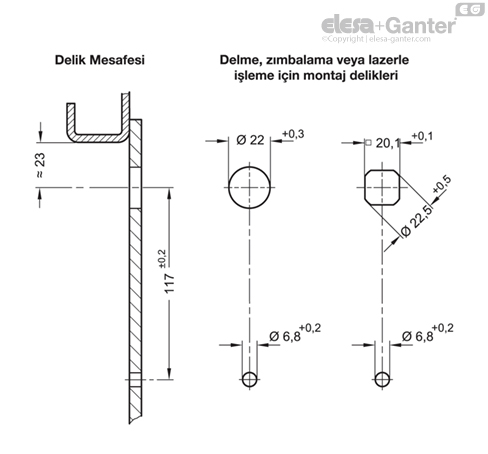

Kurulum için, iki tasarım çiziminden birinde gösterildiği gibi kapıya iki delik açılmalıdır. Çalıştırma cıvatası önceden takılmış olan kilit yuvası ön taraftan deliğe yerleştirilir ve arka taraftan montaj somunuyla yerine sabitlenir. Daha sonra mesafe parçası ve kam kilit mandalı, çalıştırma cıvatasına arka taraftan birbiri ardına itilir ve altıgen başlı vidayla sabitlenir. Kapı kanadındaki gerekli kurulum delikleri, genellikle seri üretimde delme, zımbalama veya lazerle işlemeyle oluşturulur.
