GN 115.7-DK U Kabin Kollu Mandallar üçgen mil ile

GN 115.7 U kabin kollu kilit mandalları, uygulama bir kilit mekanizması ve kol gerektirdiği zaman kullanılır. Bunlar, kapı çerçevesinin arkasındaki kilit kolunu kilitli konuma hareket ettiren 90°' ile sınırlı bir dönüş işlemiyle kilitlenirler. Kilit kolunun konik parçaları kapının kapanmasını kolaylaştırır.

Kilit kolları, 4 ila 50 mm mandal kolu mesafesi A’yı kapsamak için farklı bükülme açılarında mevcuttur. GN 115.7 U kabin kollu kilit mandalları, gevşek bir şekilde yerleştirilmiş mandal koluyla birlikte temin edilir.

Entegre mandal kollu U kabin kolu, çekici bir şekilde tasarlamış ve maliyet-etkin bir çözümdür.

Kurulum durumuna göre; mandal kolunun 90° dönüş aralığı, 4 farklı pozisyondan monte edilebilen bir tıpa tip parça kullanılarak belirlenebilir.

Bu U kollu kilit mandalının, dönme ve kilitleme yönü veya kapının dar bölümü dikkate alınmadan herhangi bir bağlantı konumunda kullanılmasına izin verir. 90° dönüş aralığında bir sonraki yeniden konumlandırma mümkündür.

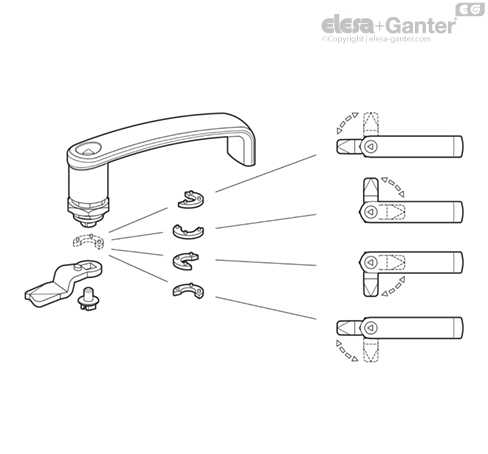

Olası tıpalama seçeneklerini ve ortaya çıkan 90°dönüş aralıkları aşağıdaki çizimde gösterilmektedir.

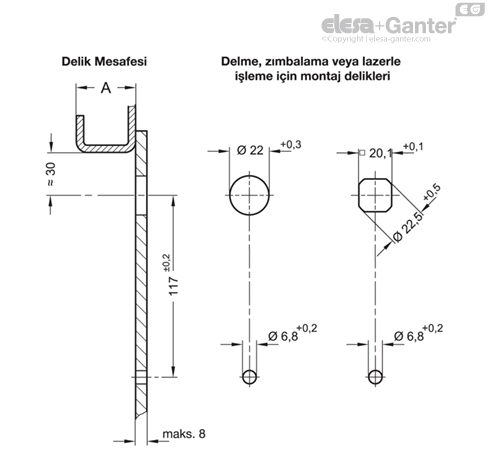

Kurulum için, kapı, kapak veya bölme iki tasarım çiziminden birine göre iki delikle takılır.

Önceden monte edilmişse (kilit mandalı dahil U kabin kolu), mandal ön taraftan delikten yerleştirilebilir. Ardından montaj somunu arkadan kilit mandalı üzerine itilebilir ve cıvata ile yerine oturtulur. U kabin kolunun ikinci ucu, bir M6 montaj vidasıyla (birlikte verilmez) sabitlenir. Son olarak, her iki eleman sıkılır.

Kapı kanadındaki gerekli kurulum delikleri, genellikle seri üretimde zımbalama veya lazerle işlemeyle oluşturulur.
