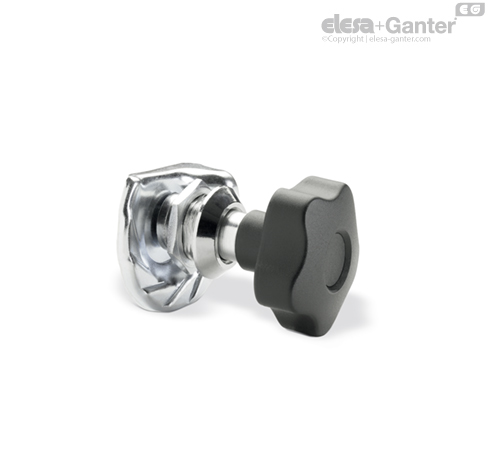

GN 119 Sürgülü kilitler Çelik

GN 119 kilit mandalları 10 mm çekme aralığına sahiptir. Kilit mandalı saat yönünde döndürerek kilitlenme sağlanır.

Paslanmaz çelik versiyonun çalışan cıvatası, sızdırmazlık için O halkası donanımlıdır.

• Çalıştırma talimat GN 119

• Soket anahtarlar GN 119.2

• Koruyucu kapaklar GN 120

• Açma kolları GN 120.1

• Kilit mandalı tiplerinin listesi

• IP Koruma sınıfları

• Paslanmaz çelik özellikler

• Plastik özellikler





Kilit mandalı saatin yönünde çevrilerek, kademeli kam kilit mandalı kapı çerçevesinin arkasına hareket eder ve kapıyı çeker.

Kamın geniş çekme aralığı (10 mm), bu kilitlerin sızdırmazlık bandı olan kapılarda başarılı şekilde kullanılmasını sağlar. Kenetleme aralığı ‚A‘ seçilirken, kapı contasının kalınlığı göz önüne alınmalıdır.

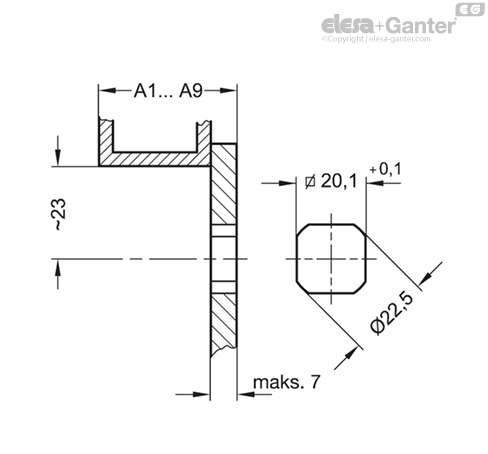

Kilidi yerleştirmek için, kapıda gösterilen taslağa göre kapı çerçevesinden delik merkezine 23 mm uzaklıkta bir delik olması gerekecektir.

Çalıştırma cıvatası önceden takılmış olan kilit yuvası ön taraftan deliğe yerleştirilir ve altıgen somun ile yerine sabitlenir. Daha sonra mesafe parçası ve eksantrik mandal arkaya takılır ve altıgen somun ile sabitlenir.

Kapı kanadındaki kurulum deliği çapı, seri üretimde genelde zımbalama veya lazerle işleme yoluyla üretilir.

Küçük seriler ve kalınlığı 2 mm altında olan çelik levhalar için metal levha zımbaları GN 123 kullanılır.

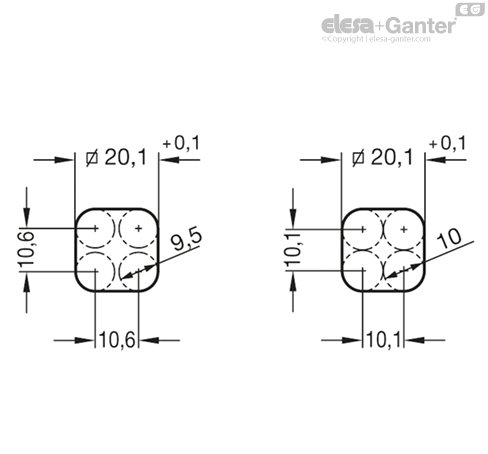

Kurulum deliği çapı, taslaklarda gösterildiği gibi delme / frezeleme ile de ayarlanabilir.
