ÖZELLİKLER
Típler

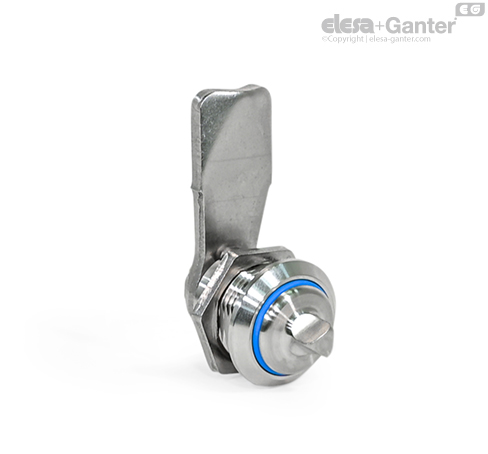

- Tip AD7: Üç harici ağızlı
- Tip AV8: Dört harici ağızlı
- Tip AZ13: İki harici ağızlı
- Akrilonitril butadien kauçuk (NBR)
-30 °C ila 100 °C sıcaklık direnci
BİLGİ
GN 115 kilit mandalları, kapı çerçevesinin arkasındaki kilit kolunu kilitli konuma hareket ettiren 90°' ile sınırlı bir dönüş işlemiyle kilitlenirler. Kilit kolunun konik parçaları kapının kapanmasını kolaylaştırır.
Kullanılan paslanmaz çelik malzemeler sayesinde, mandallar aşındırıcı ortamlarda kullanılmaya optimal olarak uygundur. Birden çok conta bulunması sayesinde, parçalar IP 69k şeklindeki en yüksek koruma derecesine sahiptir. Sürgülü kilitler ayrıca DIN 1672-2 ve 14159 uyarınca temel hijyen gerekliliklerini de karşılar.
Kilit kolları, 6 ila 50 mm (NI versiyonu) ve 6 ila 28 mm (A4 versiyonu) şeklinde bir mandal kolu mesafesi A’yı kapsamak için çeşitli bükülme açılarında mevcuttur.
GN 115 kilit mandalları, gevşek bir şekilde yerleştirilmiş mandal koluyla birlikte temin edilir.
Yapı ve montaj talimatları

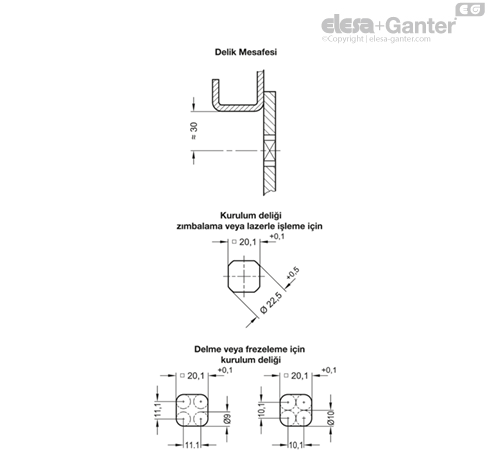

Kurulum için, tasarım çiziminde gösterildiği gibi kapıya veya kapağa bir delik açın.
Monte edildiği zaman, kilit mandalı ön taraftan delik çapı boyunca itilir. Ardından altıgen somun arkadan kilit mandalı üzerine itilebilir ve cıvata ile yerine oturtulur.
Kapı kanadındaki gerekli kurulum deliği çapı, genellikle seri üretimde zımbalama veya lazerle işlemeyle oluşturulur.
Kurulum deliği çapı, tasarım çizimlerinde gösterildiği gibi delinerek veya frezelenerek de oluşturulabilir.
Küçük seriler ve kalınlığı 2 mm altında olan çelik levhalar için metal levha zımbaları GN 123 kullanılır.
