Özellíkler
Kilitlenebilir versiyon:
Típler
- Tip SC: Anahtar ile işlem (aynı kilit)
- Tip SU: Anahtar ile işlem (farklı kilit)
Kimlik no.

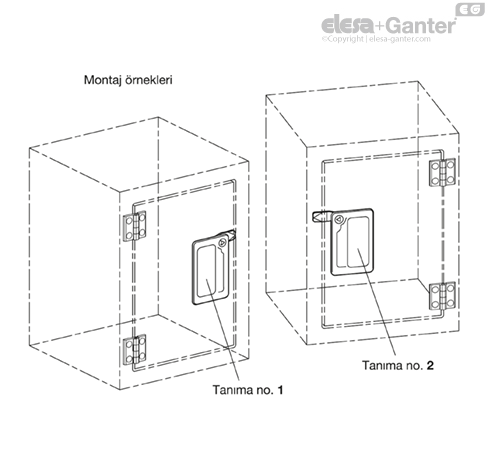

No. 1: İşlem, çekili konumda, üst solda
No. 2: İşlem, çekili konumda, üst sağda
Ön çerçeve, Çinko pres döküm, plastik kaplama
siyah, RAL 9005, dokulu kaplama SW
gümüş, RAL 9006, dokulu kaplama SR
Tepsi, Plastik
Anahtar
Plastik el aletli nikel gümüş
diğer parçalar
Galvanizli çelik, mavi pasifleştirilmiş
Kilitlenmez versiyon:
Típler
- Tip DK: Üçgen mil ile işlem (DK7)
- Tip VK7: Kare mil A/F7 ile işlem
- Tip VK8: Kare mil A/F8 ile işlem
- Tip VDE: Çift uç ile işlem
Kimlik no.
- No. 1: İşlem, çekili konumda, üst solda
- No. 2: İşlem, çekili konumda, üst sağda
Ön çerçeve, Çinko pres döküm, plastik kaplama
siyah, RAL 9005, dokulu kaplama SW
gümüş, RAL 9006, dokulu kaplama SR
Tepsi, Plastik
Çalıştırma parçası
Çinko pres döküm
- plastik kaplamalı, siyah (SW için)
diğer parçalar
Galvanizli çelik, mavi pasifleştirilmiş
Bílgí
GN 115.10 sıkıştırma tepsili kilit mandalları, mandallama mekanizmasına ek olarak bir kalıplanmış yuva gerektiren uygulamalarda kullanılır, örn. çalıştırma parçalarının yeterli boşluk olmaması nedeniyle çıkıntı yapamadığı zaman.
90° ile sınırlı bir dönüş hareketi, çerçevenin arkasındaki kilit mandalını hareket ettirir; kilit mandalının hızlandırma konik parçaları kapının kapatılmasını kolaylaştırır.
Farklı manivelalı kilit mandalları 4 ila 50 mm A aralığını kapsar.
Farklı bir kilit içeren tipler 200'den fazla varyantta temin edilebilir, sayılar ile işaretlenmişlerdir.
Teslimat kapsamı ayrı bir kapalı mandal yanı sıra her iki uç pozisyonda çıkarılabilen iki anahtar içerir.
Yapı ve montaj talimatları

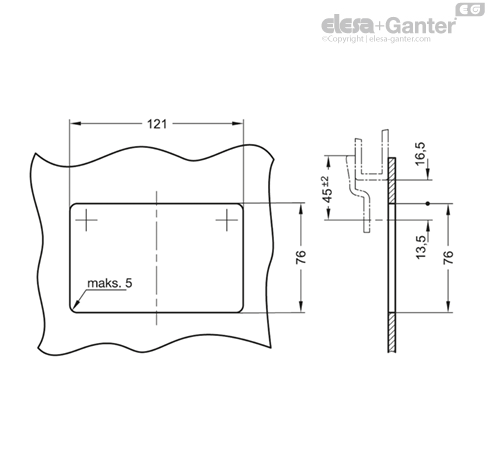

Montajdan önce, çizimde gösterildiği gibi kapıda bir çentik oluşturulmalıdır.
Kilit mandalının konumuna göre, kilit mandalının çerçevenin arkasına konumlandığından emin olmak için çerçeve ve çentik arasında yanlarda ve / veya üst ve alt taraflarda 16,5 mm kenar boşluğu olduğundan emin olunmalıdır.

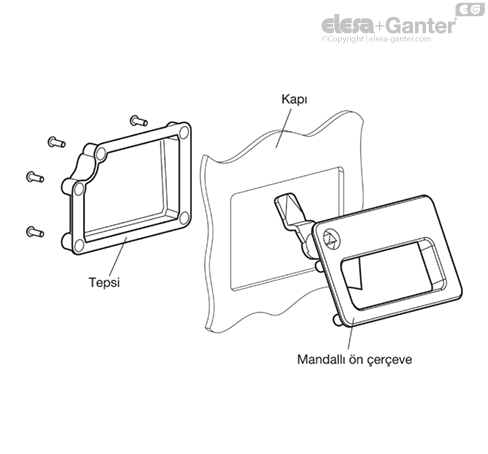

Montaj için, ön çerçeveyi önceden monte edilmiş kilit mandalı ile beraber ön taraftan kapının çentiği üzerinden yana yatırarak yerleştirin.
Plastik tepsiyi arka taraftan ön çerçevenin deliklerinin dübelleri içerisine yerleştirin.
Ardından temin edilen M4x12 oluk başlı vidalar arka taraftan vidalanır ve tüm üniteyi yerinde tutacak şekilde sabitlemek için sıkıştırılır. Vidanın minimum vidalama derinliği, maksimum 7 mm kapı duvarı kalınlığı ile garantilenmiştir.
