GN 2181-A Kenar koruma conta profil köşeleri Üst conta profili

Kenar koruma conta profilleri GN 2181 ile, dik açılı conta yolları, bir minimum yerleştirme yarıçapına veya profilin manuel "serbest kesimine” gerek kalmadan hızla ve kolaylıkla uygulanabilir. Kolay bir şekilde uygulanabilir, köşe eklemi vulkanizasyon sayesinde sıkıca tutturulur.

B bacak uzunluğu l, nin ilgili bölümü ile kısaltılabilir veya uzatılabilir GN 2180. Toplam uzunluğun yaklaşık% 1'i kadar fazlası ebatlarda “sıkıştırılarak” kurulmuştur, derzler sıkı bir şekilde takılmıştır ve yapışkan gerektirmez.

Çalışma sırasında, profil, w₂ boyutuna deformasyona uğratılarak optimum sızdırmazlık etkisi sağlanmalıdır. NBR'den yapılan profillerin yağlar, yakıtlar veya yağlayıcılarla temas halinde kullanılması amaçlanmıştır.

EPDM varyasyonları UL 50 ve UL 94-HB sertifikalı kenar koruyucu sızdırmazlık profillerinden yapılmıştır.

• Kenar koruma conta profil segmenti, örneğin u ve z şeklinde volkanize edilmiştir

• Kenar koruma contası profil çerçevesi, vulkanize, Örneğin yuvarlak ve kare şeklinde kapatılmıştır

• Plastik özellikler

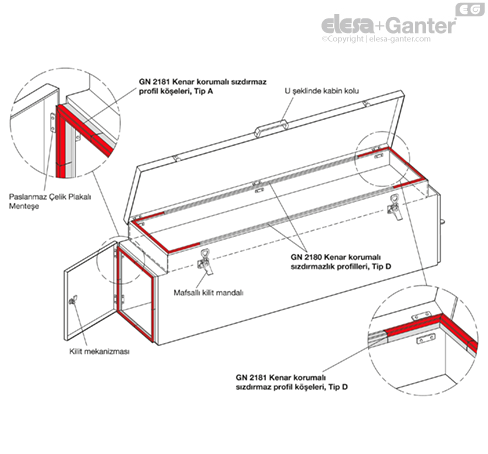

Uygulama örnekleri

• Sürgülü kilitler

• Menteşeler

• Sıkıştırma civataları



Yapı örneği

Giriş

Kullanım ve uygulamalar

Metal levha profillerden yapılmış ekipman ve makine parçaları taşınırken kenar koruması kullanıldığında, kesik veya aşınma riski minimuma iner. İşlem sırasında profiller görsel bir “dekoratif etki” sağlar. Diğer uygulama olanakları, ara plakaların açıklık ve kenarlarının atlanması gereken durumlarda kablo ve boru döşeme işlemine izin verir. Bu, kablo ve boruların soyulmasına veya yıpranmasına karşı güvenilir koruma sağlar.

Genelde kenar koruma profillerinin kullanımı, kesik veya lazerle kesilmiş metal levhalara yönelik çapaklama ve yiv açma gibi ek işlemlere duyulan ihtiyacı azaltır.

Kenar koruma conta profilleri, kenar koruma profilleri ile aynı faydaları sağlar. Bununla birlikte, toz, sıcak hava veya gürültü emisyonunu önlemek için kapılar ve kapaklara ilave yalıtımın gerekli olduğu durumlarda kullanılmaları önerilir; örneğin, sprey su damlasının girmesini önlemek için.

Yapı

Koruyucu kenar ayar profilleri, yapının tabanını oluşturan ve koruyucu kenar ayar profillerini yerleştirmek için metal levhanın kenarında kullanılan bir ekstrüde kenetleme profilinden oluşmaktadır.

Kenetleme kuvvetini artırmak için, kenetleme profili desteklenerek güçlendirilir ve böylece montajdan sonra profilin çıkmasını önlenir.

Kıskaç eki, çelik sıkıştırma bandı veya çelik tel polyester sıkıştırma bandı olarak mevcuttur. Çelik sıkıştırma bantları, daha yüksek kenetleme etkisine sahipken; çelik tel sıkıştırma bantları daha küçük bir montaj yarıçapına izin vererek, kenarların daha eşit hizalanmasını da sağlar.

Conta profili, kenetleme profilinin üstüne veya yanına yerleştirilir ve önemli ölçüde “daha yumuşaktır”. Kenetleme profilinin temel malzemesinden yapılabilir, ancak özel uygulamalara yönelik özel malzemeler kullanılarak da yapılabilir. Optimum yalıtım sağlamak amacıyla, conta profilinin karşı yüzeye hassas bir şekilde uyarlanması için önceden gerilmesi ve/veya şekillendirilmesi gerekmektedir.

Kenetleme profilinin iç tarafındaki conta ağızları, kenar koruma conta profilinin plakanın kenarı ile kapatılmasını sağlar.



Montaj

Profilleri hizalamak için metal sıkıştırma ekini kesmeye uygun yan keskiler ve makaslar kullanılabilir. Kıskaç ekinin kesme alanından çıkan uç kısımları yaralanmaları önlemek için ortadan kaldırılmalıdır. Profil uçları ve pahları daha sonra gerektiği şekilde kapatılabilir /veya yapıştırılabilir.

Profillerin kenarlara takılması, kıskaç eki kullanılarak gerçekleştirilir. Tutkal veya başka yapıştırıcılar genellikle gerekmez.

Genelde profiller elle bastırılarak yerleştirilir. Gerekirse profil, hafifçe yumuşak bir çekiç kullanılarak da takılabilir.

Minimum yerleştirme yarıçapları

Profil için tutarlı bir kapama sağlamak ve profilin kopmasını önlemek için, yerleştirme işlemi minimum yarıçapların altında gerçekleştirilmemelidir. Bu, profil montajını daha da kolaylaştırır.

Yarıçaplar, ilgili standart sayfalarında listelenmektedir ve kılavuz olarak kullanılmalıdır. Uygulama yönüne bağlı olarak, kesik veya eğimli yarıçaplar, başka bir deyişle iç veya dış sızdırmazlık profilleri ayrı tutulur.



Şekillendirme

İdeal olarak koruyucu kenar conta profilleri, güvenilir yalıtım sağlamak için maksimum değerin yaklaşık %30 - 50’sinin deformasyonunu korumalıdır.

%50 üzerinde deformasyon, sızdırmazlık sıkılığını bozabilir ve plastik deformasyonu nedeniyle sızdırmazlık malzemesinin esnekliğini azaltabilir.



Temel malzemeler, özellikler

Profiller, uygulamaya bağlı olarak çeşitli temel malzemelerden yapılabilir. Seçimi kolaylaştırmak amacıyla genel özellikler sağdaki tabloda özetlenmektedir.

Kimyasallar, solventler, vb. çeşitliliği nedeniyle, temelde stabil olmayan bazik materyaller spesifik materyallerle kombine olarak dayanıklı olabileceğinden, tam spesifikasyonlar mümkün değildir. Konsantrasyon, sıcaklık ve maruziyet süresi de kritik bir role sahiptir. Müşterilere, ilgili materyalleri birbirleriyle temas halinde birlikte kullanırken direnci test etmeleri tavsiye edilir.

UL sertifikasyonu (EPDM conta profilleri)

UL (Underwriters Laboratories), Almanya'daki TÜV'e benzer olarak, güvenlik bilimi alanında faaliyet gösteren küresel bir bağımsız şirkettir. UL tarafından gerçekleştirilen testler, Amerikan pazarında öncelikli olarak gereklidir.

EPDM’den yapılmış GN 2180 koruyucu kenar conta profilleri bir “UL onaylı bileşen” ibaresi taşır. Bu ibare, profillerin yine UL sertifikasyonu uyarınca kullanıma yönelik olan bitmiş ürünlerde bileşen olarak kullanılabileceğini ifade eder.

Güvenilir ürün güvenliğinin yanı sıra yüksek kalite, güvenilir işleme ve uzun süre dayanıklılığı garanti eden bu tip sertifikasyonlara yönelik ihtiyaç, müşteriler ve şirketler için artan bir şekilde önemli hale gelmektedir.
