Özellikler
Çalıştırma elemanları ile işlem
Tipler

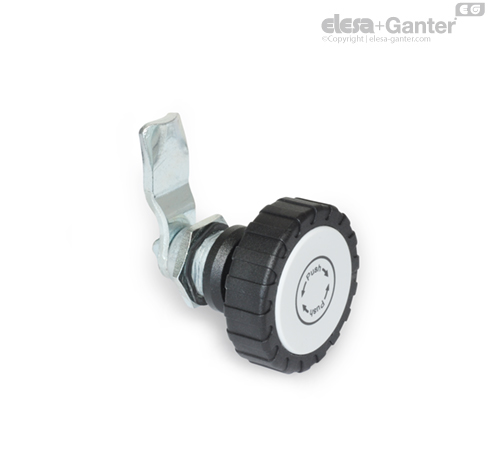

- Tip RG: Tırtıklı topuz ile işlem GN 7336
- Tip KG: Kelebek topuz ile işlem
- Tip HG: Kaldırma kolu ile işlem
Kilit yuvası
Çinko pres döküm
Yerleştirme halkası
plastik kaplama
siyah, RAL 9005, dokulu kaplama SW
Tüm diğer parçalar
Galvanizli çelik, mavi pasifleştirilmiş
Çalıştırma kolları
Plastik (Poliamid PA)
siyah, mat
Kapatma kapağı
Plastik (Poliamid PA)
açık gri
Soket anahtar ile işlem
Tipler
- Tip DK: Üçgen mil ile işlem (DK7)
- Tip VK7: Kare mil A/F7 ile işlem
- Tip VK8: Kare mil A/F8 ile işlem
Kilit yuvası
Çinko pres döküm
Yerleştirme halkası
plastik kaplama
siyah, RAL 9005, dokulu kaplama SW
Tüm diğer parçalar
Galvanizli çelik, mavi pasifleştirilmiş
Bilgi
GN 115.9 kilit mandalları, bas-çevir güvenlik fonksiyonuna sahiptir. İki uç konumda, mil kilit mandalı ile yerine kilitlenir. Aygıt, çalıştırma elemanına basılıyken -ki bu güvenlik pimini kilitli pozisyondan çıkartır- yalnızca 90° çevrilebilir. Bu özellik, kilit mandalının kendi kendine ya da titreşimler sonucu hareket etmesini önler.
Kilit mandalı üzerindeki eğik kesimli kenarlar, kapının kolayca kapatılmasını sağlar. Farklı krankları bulunan kilit mandalları, 4 ila 32 mm mandal mesafesini kapsamaktadır.
GN 115.9 kilit mandalları, gevşek bir şekilde yerleştirilmiş kilit ille birlikte temin edilir.
Yapı ve montaj talimatları
Kurulum için; taslakta gösterildiği gibi kapıda bir delik çapı belirleyin.
Monte edildiği zaman, kilit mandalı ön taraftan delik çapı boyunca itilir. Ardından altıgen somun arkadan kilit mandalı üzerine itilebilir ve cıvata ile yerine oturtulur.
Kapın kanadındaki tertibat delik çapı genellikle seri üretimde zımbalama veya lazerle işleme ile oluşturulur.
Küçük seriler ve kalınlığı 2 mm altında olan çelik levhalar için metal levha zımbaları GN 123 kullanılır.
Kurulum deliği çapı, taslaklarda gösterildiği gibi delme / frezeleme ile de ayarlanabilir.
