GN 139.2
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Çinko pres döküm
plastik kaplama
metalik gümüş
Pim
Paslanmaz Çelik AISI 303

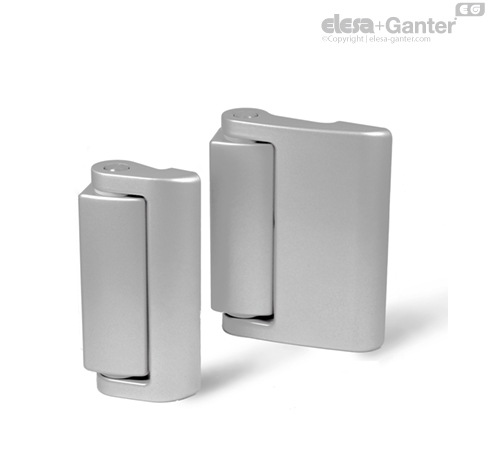

Bağlantı tıpası haricinde , emniyet anahtarsız GN 139.2 menteşelerin dış görünüşü emniyet anahtarlı GN 139.1menteşelerden farklı değildir. Arkasındaki gizli vida bağlantısı ile menteşe aynı zamanda kurcalamaya dayanıklıdır.
Kompakt tasarım, güvenlik ve çekici görünümü bir araya getiriyor.
Geniş menteşe parçaları, cam veya polikarbonat kapılara monte edilmek için tasarlanmıştır.
| Mekanik özellikler | ||||
| Maksimum yük | Emniyet faktörüyle bilgi| Hesaplama örnekleri | Yük yönü | |||
| - | l1 = 49 | 1500 N | 1000 N | 1000 N |
| - | l1 = 79 | 750 N | 500 N | 500 N |
| Sabitleme | arka taraftan, 7 adet M5 diş, 6 mm derinlik | |||
| Tavsiye edilen tork | 5 Nm (M5 Vidalar) | |||
