Özellikler
Tipler
- Çelik, yüzeyi sertleştirilmiş
Pim
Çelik, yüzeyi sertleştirilmiş
Temas plakası
Çelik, yüzeyi sertleştirilmiş
Tespit halkası DIN 471
Çelik
Bilgi

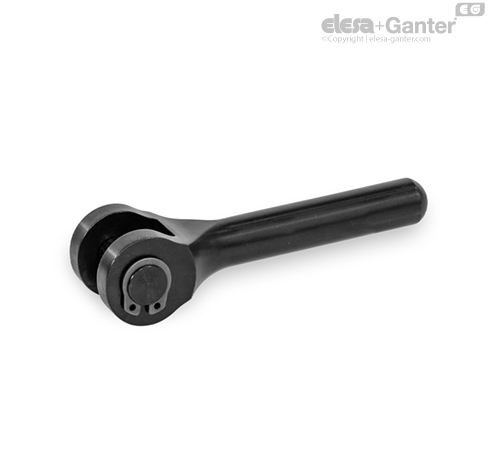

Spiral kam kaldırma kolları GN 9027 sıkıştırma tertibatlarını ve makine bileşenlerini, kolun yönünden bağımsız olarak yüksek kenetleme gücüyle hızla sıkıştırmak için kullanılır. Çift taraflı sıkıştırma spiralinin yüksekliği, bir kendi kendine kilitlenme etkisi yaratır.
Sağlam tasarım sayesinde kaldırma kolu, bir boru takılarak uzatılabilir veya bir yumuşak yüzlü çekiç kullanılarak istenen sıkıştırma pozisyonuna getirilebilir. Kenetleme işlemi sırasında sıkıştırma vidasına veya sıkıştırma noktasına hiçbir tork uygulanmaz.
Hareketli cıvatalarla birleştirildiğinde DIN 444 , spiral kam kaldırma kolları, birçok farklı uygulamaya uygundur. Tip B’nin temas plakası, kenetleme yüzeyinin hasar görmesini önler. Sıkıştırma mekanizması, kolay çalıştırma için yağlanabilir.
