DIN 9845 Kesme burçları / Kılavuz burçları Kılavuz burçları

Kesme burçları GN 9845 (tip A, B), örneğin zımba aletlerinde kesme zımbalarıyla  DIN 9861 birlikte kullanılır. Kesme burcunu seçerken, zımbalanacak malzemenin türüne ve malzeme kalınlığına bağlı olan gerekli kesme boşluğunu dikkate alınmalıdır. Zımbalanan parçanın güvenle çıkarılabilmesi için çap d₄, kesme deliği d₁’den daha büyüktür. Gerekirse, kesme burçları makinede işlenerek uygulamaya özel bir geometriye getirilebilirler.

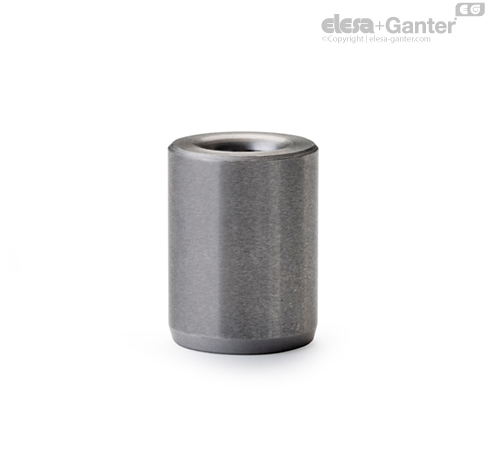

Kılavuz burçları DIN 9845 (tip C), zımba kılavuz burçları olarak kullanılır. Bununla birlikte bunlar, ayrıca tolerans aralığının nominal boyuta yakın olması gerektiği durumlarda, örneğin delme  DIN 172/ DIN 179 burçlarına alternatif olarak, kılavuz ve konumlandırma pimlerine kılavuzluk için de uygundur. Toleransı H7 olan bir konum deliğiyle birleştirildiğinde, tolerans n6’ya sahip kılavuz burcunun dış çapı bir geçiş uyumuyla sonuçlanır.
