Özellíkler
Típler

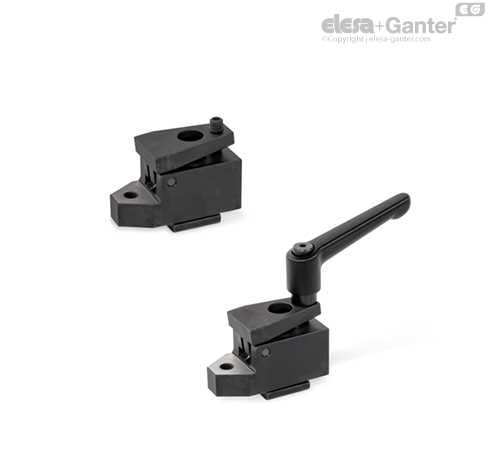

- Tip E: Yivli kenetleme çeneli
- Tip P: Prizma kenetleme çeneli
Kodlama
- G: Yuvarlak uçlu vidalı kenetleme darbesi
- K: Ayarlanabilir el manivelalı kenetleme darbesi
Kenetleme mekanizmaları
Çelik
DIN 912 soket kapaklı vida
Yuvarlak uçlu vida (kod K)
Ayarlanabilir el manivelası (kod K)
Plastik kaplama
siyah RAL 9005, dokulu kaplama
Çelik, karartılmış
Bilye, sertleştirilmiş
Bílgí
Yan kıskaçlar GN 9190.2 sayesinde, iş parçaları pivotlu bir kenetleme çenesiyle kenetlenir. Kenetleme gücü, yanal olarak ve iş parçasını aşağı çekmek ve sabit durduruculara ve destek yüzeyine kenetlemek için yukarıdan aşağıya etki eder. Destekte entegre diş, her hangi bir konuma veya destek elemanına gereken şekilde uyar.
Kenetleme çenesinin kenetleme darbesi, kenetleme dişi d4’ün içe vidalama derinliğinden kaynaklanır. Kenetleme vidası serbest bırakıldığında, kenetleme çenesi yay gücüyle geri döner. Yan kıskaçların düşük olan genel yüksekliği, iş parçasının tüm yüzeyinin işlenmesine olanak sağlar.
Yan kıskaçlar, örneğin bir montaj plakasına doğrudan vidalanabilir veya makine tablalarına T-yuvalarıyla sabitlenebilirler. Ayrıca yuvalı destek blokları kullanılarak T-yuvaya dik olan herhangi bir konumda monte edilebilirler GN 9190.3, aksesuar olarak mevcuttur.
