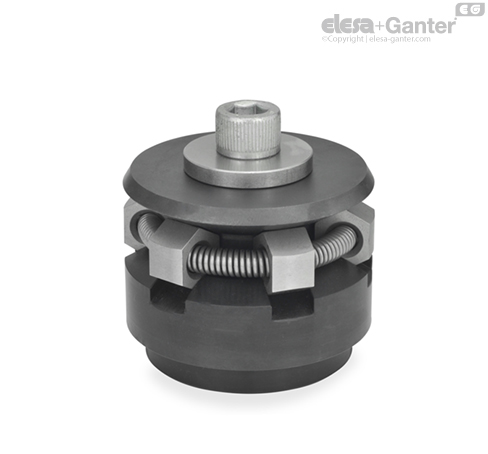

GN 411.2-S Merkezleme deliği kıskaçları kenetleme dilimli

GN 411.2 merkezleme deliği kıskaçları ile iş parçaları deliğin içerisinden merkezi olarak konumlandırılıp kenetlenebilir.

Aşağıdaki avantajları sağlarlar:

- Hassas kendinden merkezli

- Tekrarlanan kesinlik: ± 0,025

- eş merkezliliğin kesinliği: ± 0,05

- İş parçası üzerinde 3 veya 6 temas noktasından sağlam ve dayanıklı kenetleme

- İş parçalarının eşit ve düz olmayan yüzeylere (döküm parçaları gibi) kenetlenmesi, tip K ile

- Çarpıklık olmadan kenetleme

- Azaltılmış yükseklik

- Herhangi bir konuma sabitlenebilir

- Geniş ayarlanabilir aralık

- Aşağı doğru çekerek kenetleme

• Hidrolik veya pnömatik operasyon için test tarafından çalıştırılan GN 411.3 merkezleme deliği kıskaçları

• Kenetleme boruları için 2 kenetleme parçalı merkezleme deliği kıskaçları

• ISO-Temel Toleranslar

Boyutlar



Çalışma ilkesi

3 veya 6 bilye içeren dairesel bilye kafesi bir vida aracılığıyla doğru bir şekilde yönlendirilen koninin üzerinden dışarı doğru itilir, bu vida itme kuvveti ile dairesel bilye kafesinin dış çapını genişletir. Bu da merkezleme keneti ile iş parçasının deliği arasında sıkı bir temasa neden olur.

Tip K (bilyeli) bilye işaretlerinin iş parçasıyla temas noktalarının kabul edilebilir olduğu kenetleme uygulamaları için kullanılır. Tip S (kenetleme segmentleri ile) iş parçası üzerindeki kenetleme noktalarındaki işaretlerin kabul edilebilir olduğu durumlarda kullanılır.
