Özellíkler
Típler
- Tip B: Pürüzsüz temas yüzü
- Tip BR: Pürüzsüz temas yüzü, otomatik geri dönüşlü
- Tip RR: Oluklu temas yüzü, otomatik geri dönüşlü
Çelik
sertleştirilmiş, fosfatlı
Bilye
Çelik
sertleştirilmiş, boşluk
Yay elemanı
Plastik (PUR)
(Tipler BR / RR)
ISO 4035 Altıgen somun (DIN 439)
Çelik
Karartılmış
Bílgí

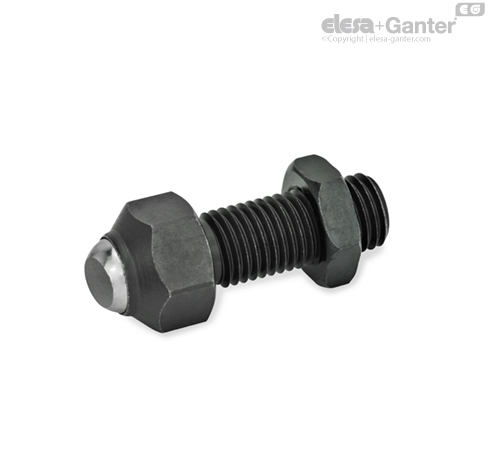

GN 709.3 kenetleme pedleri, iş parçalarını kenetlemek için hareketli destekler veya pistonlar olarak kullanılır. Ayrıca durdurma parçaları olarak da kullanılabilirler.
Kenetleme işleminde sonra, kenetleme pedlerinin temas yüzeyleri, kendilerini başlangıç pozisyonuna otomatik olarak sıfırlarlar. Bu, yatağın iş parçası takıldığında eğimli bir pozisyonda sıkışmasını önler.
Yatak, maksimum 9° döndürülebilir ve dönüşe karşı sabitlenebilir.
