GN 9192-S Aşağı Baskı Kıskaçları Kenetleme vidasıyla

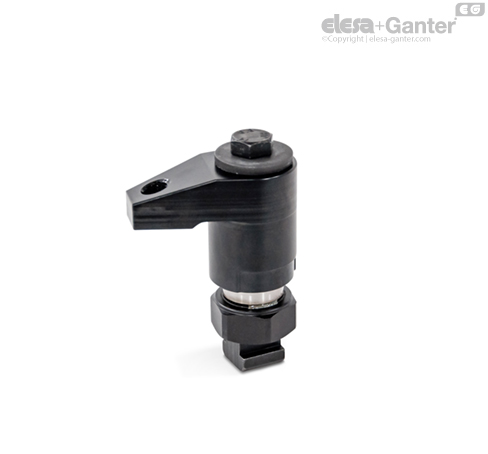

Aşağı Baskı kıskaçları GN 9192, takım ve fikstür yapımında hızlı ve güvenli kenetleme için kompakt kenetleme elemanlarıdır. Kenetleme vidasının veya ayarlanabilir el manivelasının döndürülmesi ve sıkılması, kenetleme kolunu aşağıya indirerek iş parçasını kenetler.

Kenetleme kolu, iş parçalarının yukarıdan hızla ve kolayca yerleştirilebilmeleri ve çıkarılabilmeleri için elle 360° derece döndürülebilir. Kenetleme kolundaki diş d₃, elemanları ve kenetleme pedlerini konumlandırmakta kullanılabilir.

Konumlandırma halkası GN 9192.2, aksesuar olarak mevcut olup aşağı baskı kıskaçlarının dönme aralığını bir konumlandırma pimi sayesinde 110° sola veya sağa olacak şekilde sınırlar. Halkanın konumu, kıskaç, konumlandırma piminin üzerinde döndüğünde kenetleme konumuna kolayca erişilebilmesini sağlayacak şekilde ayarlanabilir.

Aşağı baskı kıskaçları, örneğin bir montaj plakasına doğrudan vidalanabilir veya makine tablalarına T-yuvalarıyla sabitlenebilirler. Yükseklik Silindirleri GN 9192.3 kenetleme yüksekliğini ayarlamakta kullanılabilir. Ayarlanabilir el manivelası (tip K) gevşek halde sağlanmaktadır.

• Konumlandırma Halkası GN 9192.2

• Yükseklik Silindirleri GN 9192.3

• Vidaların dayanım değerleri / somunlar
