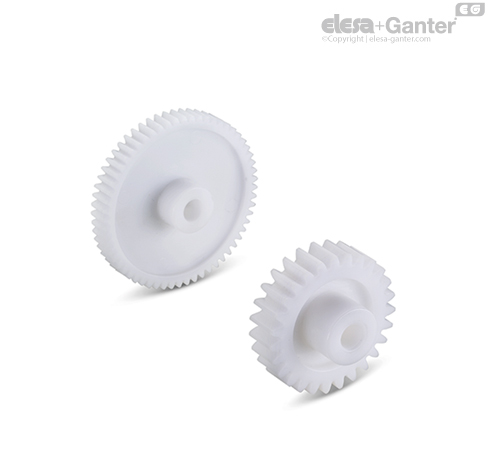

ZCP-1.0 Düz Dişliler Modül 1.0

Özellikler

Tablolarda belirtilen torklar 0 ile 150 arasındaki rpm ile verilmiştir. Tork değerleri can yağlama, sıcaklık, farklı malzemelerle eşleşme ve aralıksız çalışma saatlerine bağlı olarak değişebilir.

Mükemmel kayma özellikleri, azalmış sürtünme katsayısı ve aşınma ve yıpranmaya karşı yüksek direnç, bu ürünü kayganlaştırıcı olmadığında bile yüksek dönme hızlarına (1.000rpm’nin üzerinde) uygun hale getirir.

Asetal reçinesi bazlı teknopolimer,ürünü gıda sektörlerinde, nemli ortamlarda kullanmaya uygun hale getirir ve birçok solvent dahil kimyasal maddelere karşı yüksek direnci garantiler.

Teknik veriler

Bkz. İletim elemanları.

Talep üzerine özel uygulamalar

• Dişli başsız vidalı göbek

• UNI 6604 uyumlu, delikli ve kama kanallı göbek

Montaj

İki düz dişliyi eşleştirmek için, bir pozitif geri tepme hesaba katılmalıdır.

Modüller 0,5 – 0,7 – 1,0 – 1,25 – 1,5 için önerilen tolerans (+0,03 +0,1) şeklindedir. Modüller 2,0 - 3,0 için, önerilen tolerans (+0,08 +0,3) şeklindedir.

H10 ayarlı delik, dişlinin şafta monte edilmesine izin verir. Düşük torklarda uygulama halinde, bağlama için bir delik ve bir kama kanalı gerekli değildir, çünkü bir dişli vida yeterlidir. Malzemede çatlak oluşmasını önlemek için deliğin tablolarda gösterilen çaplara göre 2mm’den daha geniş olması önerilmez.
