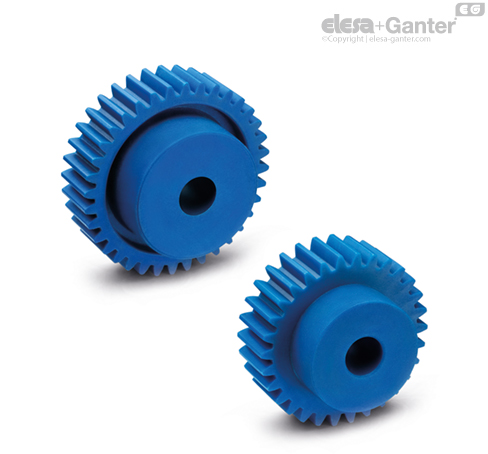

ZCL-1.5-VD Düz Dişliler Modül 1.5

Özellikler

RAL 5005 mavi renk, kazayla gıda kontaminasyonu halinde kolaylıkla görülebilir.

Özellikle gıda ve ilaç endüstrilerindeki uygulamalara uygundur.

Tablolarda belirtilen torklar 0 ile 150 arasındaki rpm ile verilmiştir. Tork değerleri can yağlama, sıcaklık, farklı malzemelerle eşleşme ve aralıksız çalışma saatlerine bağlı olarak değişebilir.

Düz açık delik üzerindeki maksimum tolerans: IT 9.

Teknik veriler

Bkz. İletim elemanları.

Talep üzerine özel uygulamalar

• Çeşitli boyutlardaki dişliler.

• Enine başsız vida ile montaj.

• UNI 6604 tolerans D10’a uygun delikli ve kama kanallı göbek.

Montaj

İki düz dişliyi eşleştirmek için, bir pozitif geri tepme hesaba katılmalıdır. Modüller 1.0 - 1.5 için, önerilen tolerans (+0,03 +0,1). Modül 2.0 için, önerilen tolerans (+0,08 +0,3).
