Ana özellikler
Malzeme

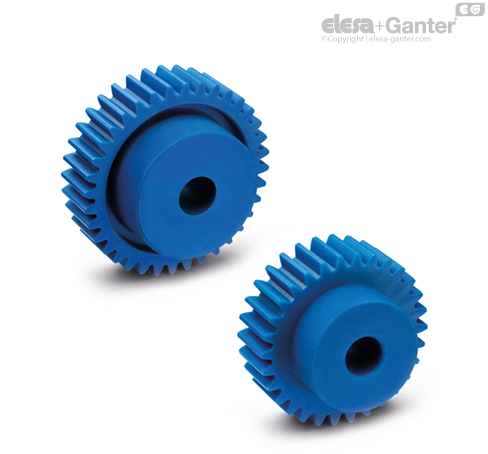

Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, RAL 5005 mavi renk, mat yüzey.
FDA uyumlu hammaddeden üretilmiştir (FDA CFR.21 ve EU 10/2011).
STANDART UYGULAMALAR
- ZCL-1.0-VD: Modül 1.0, önceden delinmiş geçiş deliği
- ZCL-1.5-VD: Modül 1.5, önceden delinmiş geçiş deliği
- ZCL-2.0-VD: Modül 2.0, önceden delinmiş geçiş deliği
Tabloda, deliğin "d" boyutu, işleme ile elde edilebilecek minimum delik çapını temsil etmektedir.
Genel bilgiler
Özellikler
RAL 5005 mavi renk, kazayla gıda kontaminasyonu halinde kolaylıkla görülebilir.
Özellikle gıda ve ilaç endüstrilerindeki uygulamalara uygundur.
Tablolarda belirtilen torklar 0 ile 150 arasındaki rpm ile verilmiştir. Tork değerleri can yağlama, sıcaklık, farklı malzemelerle eşleşme ve aralıksız çalışma saatlerine bağlı olarak değişebilir.
Düz açık delik üzerindeki maksimum tolerans: IT 9.
Teknik veriler
Bkz. İletim elemanları.
Kullanım talimatları
Montaj
İki düz dişliyi eşleştirmek için, bir pozitif geri tepme hesaba katılmalıdır. Modüller 1.0 - 1.5 için, önerilen tolerans (+0,03 +0,1). Modül 2.0 için, önerilen tolerans (+0,08 +0,3).
