Özellikler
Delik kodu
Mafsal yatağı alanları / pimler / yatak manşonları
dışı sertleştirilmiş
Bilgi

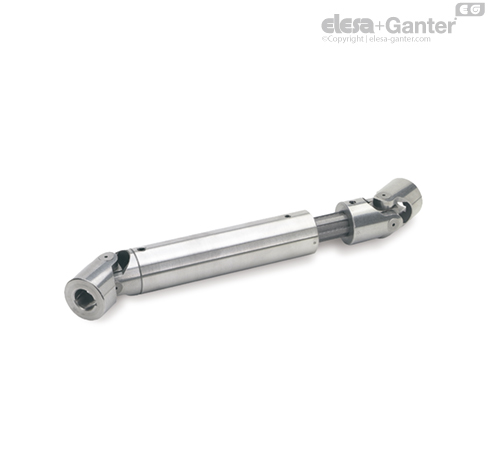

GN 808.2 sürtünme yataklı evrensel mafsal şaftları, yalnızca iki şaft arasındaki uzaklığı birleştirmez, aynı zamanda l1 genel uzunluğa göre karşılık gelen l2 çıkarma uzunluğunu sağlayan, uzunlukların hizalanmasına olanak verir. Güç aktarımı, iki evrensel mafsal DIN 808 (tip EG) bir kanallı şaft ve bir a sürgülü manşon ile sağlanır.
Kanallı şaftı sürgülü manşona bağlarken doğruluğu kontrol etmek önemlidir: -> <- işaretleri birbirlerine karşı olmalıdır. Herhangi bir bağlantı hatası, homojen olmayan bir çıkışa ve hızlı aşınmaya yol açar.
Montaj bilgileri
Tekli evrensel mafsallar, ilk düz dönüşü düzensiz bir dönüş olarak aktarır. Tahrik milinin tekli evrensel mafsal aracılığıyla tek bir devri, tahrik edilen milin iki kez hızlanıp yavaşlamasına neden olur. Düzensizliğin boyutu, ß çalışma açısına bağlıdır.
Sürülen şaftın pürüzsüz şekilde dönmesini sağlamak için iki tekli veya bir çiftli evrensel mafsal gereklidir. Hareketteki ufak düzensizliklerin kabul edilebilir olduğu veya ufak çalışma açılarının kural olduğu durumlarda tekli evrensel mafsal uygun olacaktır.

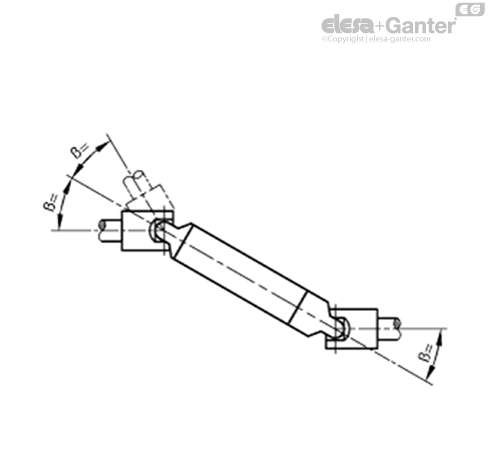

Dönüş hızının pürüzsüz aktarımı için, ß eğim açısı bağlantı şaftlarının her iki ucunda da eşit olmalıdır.
Evrensel mafsal şaftlarının hatalı bağlanması nedeniyle, her bir mafsalın düzensiz dönüşü dengelenmez fakat güçlenir. Bu, mafsal yataklarının ve kama profillerinin yok olmasına izin verir. Bu nedenle, evrensel mafsal şaftı çiftlerinin işaretleri birbirinin tersi olmalıdır.

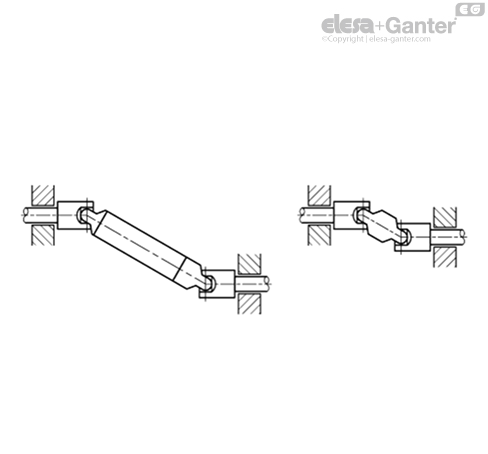

Ayrıca yataklar evrensel mafsallara mümkün olduğunca yakın olmalıdır.
Sürtünmeli yataklara sahip evrensel bağlantıların sürekli çalışması için yeterli yağlama gereklidir. Damlama yağ ile yağlama mümkün değilse en az günde bir kez yağlanmalıdırlar. Yağ veya gres ile doldurulabilecek GN 808.1 tozluk ile evrensel bağlantının takılması mümkündür.
Boyutların seçimi
Sürtünmeli yataklı evrensel mafsallar, EG Tip

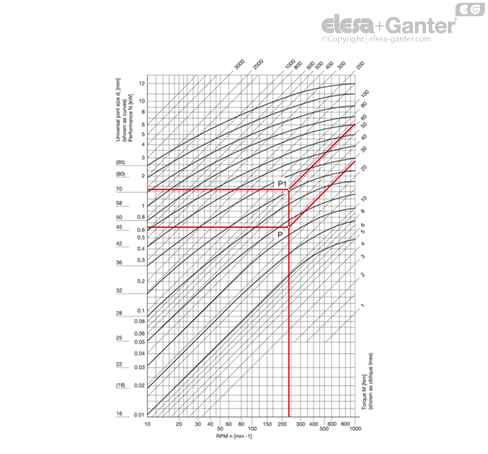

Tabloda EG tipi (tek sürtünmeli yatak) DIN 808 evrensel bağlantıların r.p.m. İle ilgili aktarılabilir çıkışı N ve/veya M torkları gösterilmektedir.
Değerler sadece sabit bir dönüş hızına, sabit yüke ve maks. 10° çalışma eğim açısına uygulanabilir. Paslanmaz Çelik evrensel mafsallar için uygulanabilir değillerdir.

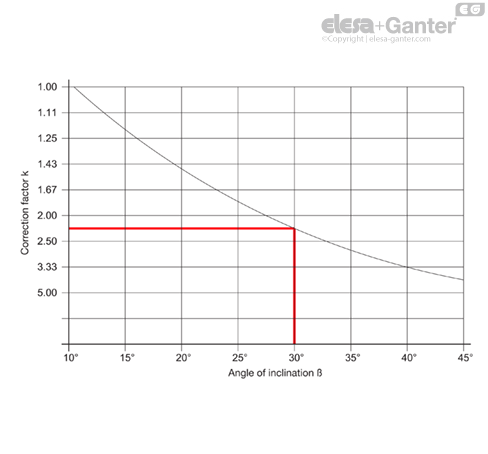

Daha büyük ß eğim açıları için, k düzeltme katsayısı tarafından artırılan bir N nominal çıkış ve/veya bir M nominal torku seçilmelidir (aşağıdaki örneğe bakınız).
Dönüştürme formülü:
Tork M [Nm] = 9550 N[kW]/n[dk-1]
Çıkış N [kW] = M [Nm] x n [dk-1]/9550
1 kW = 1.36 PS / 1 PS = 0.736 kW
Örnek 1
Aktarılacak olan çıkış N = 0,65 kW
R.p.m. n = 230 dk-1
Eğim açısı ß = 10°
Düzeltme katsayısı k = 1
Gösterge çıkışı N‘= Nominal çıkış N
Kesişme noktası P'ye 0,65 kW ve 230 dk'den ulaşılır-1 (bu da 27 NM torka karşılık gelir).
P'ye karşılık gelen sonraki boyut yukarı evrensel bağlantısı d1 = 25 çapına sahip modeldir.
Örnek 2
Aktarılması gereken tork M = 27 Nm
R.p.m. n = 230 min-1
Eğim açısı ß = 30°
Düzeltme katsayısı k = 2,25
Belirtici tork = 2,25 x 27 Nm = 60 Nm
Kesişme noktası P1'e 61 Nm ve 230 dk'den ulaşılır-1 (bu da gösterge çıkışına eşittir N = 1.47 kW).
P1'e karşılık gelen evrensel mafsal d1 = 36 çaplı modeldir.
