GN 2241-B
GN 2241
Elastomer dişli kaplin
ayar vidasıyla
kama kanalsız
ayar vidasıyla
kama kanalsız
ÖZELLİKLER
ÖZELLİKLER
Delik kodları
- Tip B: kama kanalsız
- Tip K: kama kanallı (d1 = 30’dan itibaren)
Göbek
Alüminyum AL
anotlanmış, doğal renk
Kaplin örümceği
Poliüretan (TPU)
60 °C sıcaklıklara kadar dirençli
Sertlik
80 Shore A, mavi BS
92 Shore A, beyaz WS
98 Shore A, kırmızı RS
Başsız vidalar
- Çelik, karartılmış
- d2 / d3 ≤ 4 için, tek ayar vidası
- d2 / d3 > 4 için, iki ayar vidası
Sıcaklık aralığı: -20 °C’den +60 °C’a kadar
BİLGİ
GN 2241 Elastomer dişli kaplinler, çok yüksek tork verebilirken, şaft yanlış hizalamalarını ve kaçıklık toleranslarını da telafi edebilirler. Bunlar, saf tork ve güç iletimine odaklanan uygulamalarda tercih edilmektedirler.
Farklı sertlik değerlerine sahip üç örümcek kaplin seçeneği, kaplin özelliklerinin ilgili gereksinimlerle optimal olarak eşleşmesini sağlar. Kenetleme göbekleri için ayar vidası kullanımı ve basit takmalı kurulum, dişli kaplinlerin montajını çok kolaylaştırır.
Delik kodu K ile, kama kanalı her iki d2 ve d3 deliğine her zaman entegredir.
Aksesuar
- GN 2240.1 Örümcek kaplinler,
Tekník değerler
| d1 | Kaplin örümceği | Shore sertliği örümcek kaplin | Nm cinsinden nominal tork | Nm şeklinde maks. tork | Maks. hız (min-1) | kgm2 cinsinden atalet momenti | Nm/rad cinsinden statik burulma sağlamlığı | maks. şaft yanal yanlış hizalanması | ||
| mm cinsinden yanal | mm cinsinden eksenel | ˚ cinsinden açısal | ||||||||
| 14 | BS | 80A | 0.7 | 1.4 | 45.000 | 2.0 x 10-7 | 8 | 0.15 | 0.6 | 1 |
| 14 | WS | 92A | 1.2 | 2.4 | 45.000 | 2.0 x 10-7 | 14 | 0.1 | 0.6 | 1 |
| 14 | RS | 98A | 2 | 4 | 45.000 | 2.0 x 10-7 | 22 | 0.1 | 0.6 | 1 |
| 20 | BS | 80A | 1.8 | 3.6 | 31.000 | 1.1 x 10-6 | 16 | 0.2 | 0.8 | 1 |
| 20 | WS | 92A | 3 | 6 | 31.000 | 1.1 x 10-6 | 29 | 0.15 | 0.8 | 1 |
| 20 | RS | 98A | 5 | 10 | 31.000 | 1.1 x 10-6 | 55 | 0.1 | 0.8 | 1 |
| 30 | BS | 80A | 4 | 8 | 21.000 | 6.2 x 10-6 | 46 | 0.2 | 1 | 1 |
| 30 | WS | 92A | 7.5 | 15 | 21.000 | 6.2 x 10-6 | 73 | 0.15 | 1 | 1 |
| 30 | RS | 98A | 12.5 | 25 | 21.000 | 6.2 x 10-6 | 130 | 0.1 | 1 | 1 |
| 40 | BS | 80A | 4.9 | 9.8 | 15.000 | 3.7 x 10-5 | 380 | 0.15 | 1.2 | 1 |
| 40 | WS | 92A | 10 | 20 | 15.000 | 3.7 x 10-5 | 570 | 0.1 | 1.2 | 1 |
| 40 | RS | 98A | 17 | 34 | 15.000 | 3.7 x 10-5 | 1200 | 0.1 | 1.2 | 1 |
| 55 | BS | 80A | 17 | 34 | 11.000 | 1.6 x 10-4 | 1400 | 0.2 | 1.4 | 1 |
| 55 | WS | 92A | 35 | 70 | 11.000 | 1.6 x 10-4 | 1600 | 0.15 | 1.4 | 1 |
| 55 | RS | 98A | 60 | 120 | 11.000 | 1.6 x 10-4 | 2600 | 0.1 | 1.4 | 1 |
Sıcaklık düzeltme katsayıları
Ortam sıcaklığı 30 °C’den yüksekse, nominal torku ve maksimum tork, sıcaklık düzeltme katsayıları kullanılarak ayarlanmalıdır.
| Ortam sıcaklığı | Sıcaklık düzeltme katsayısı |
| -20 °C ila +30 °C | 1 |
| +30 °C ila +40 °C | 0.8 |
| +40 °C ila +60 °C | 0.7 |
Yanlış hizalama ve kaçıklık toleransları
Tüm mekanik parçalar gibi şaftlar da kapsamlı teknik önlemlerle bile tamamen ortadan kaldırılamayan üretim ve montaj toleranslarına tabidirler. Tasarımda bu sapmalar dikkate alınmazsa, titreşim, çalışma gürültüleri ve şaftlarda ve şaft yataklarında aşınma veya hasar ortaya çıkabilir. Uygun kaplinler sadece yanlış hizalamayı ve kaçıklık hatalarını etkin bir şekilde telafi etmekle kalmaz, fakat aynı zamanda montaj işlemini büyük ölçüde basitleştirerek gerekli genel işçiliği azaltır. Yanlış şaft hizalaması ve kaçıklık hataları, nitelik bakımından değişkenlik gösterebilmektedirler ve uygun kaplin seçerken her zaman dikkate alınmalıdırlar.
| Hata tipi | Yanlış hizalama şeması |
| Yanal: Şaftların eksenleri aslında paraleldir, fakat yatay olarak kaymıştır ve hizalanmazlar. |  |
| Açısal: Şaftların eksenleri aynı düzlemde yer almaz, belirli bir açıda buluşurlar. |  |
| Eksenel: Şaftlar, dönüş ekseni boyunca eksenel olarak hareket ederler. |  |
| Kaçıklık: Şaftlar, dönüş ekseninin merkezinin dışına radyal olarak hareket ederler. |  |

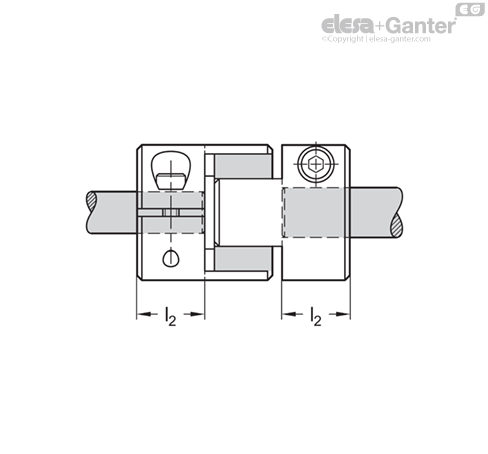

Şaft yerleştirme derinliği
Kaplin göbeklerinin doğru sabitlenmesi için, şaftın önerilen şaft yerleştirme derinliği l2’ye göre takılması gerekir. Şaft yerleştirme derinliği l2, ilgili kaplinin standart sayfasında belirtilmiştir. Yerleştirme derinliği çok sığ olursa, şaft kaplinden dışarı kayabilir veya kenetleme göbeği kırılabilir. Şaft çok derine yerleştirilirse, kapline temas ederek hasara yol açabilir.

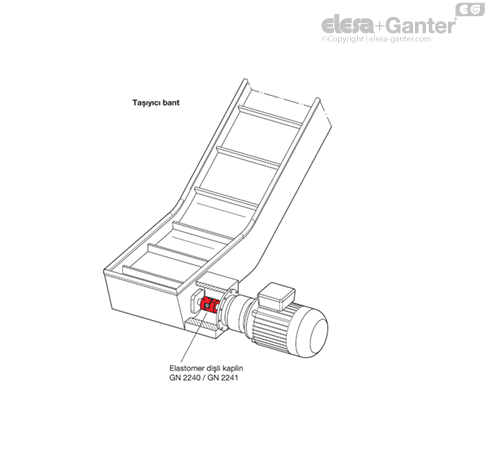

Uygulama örneği

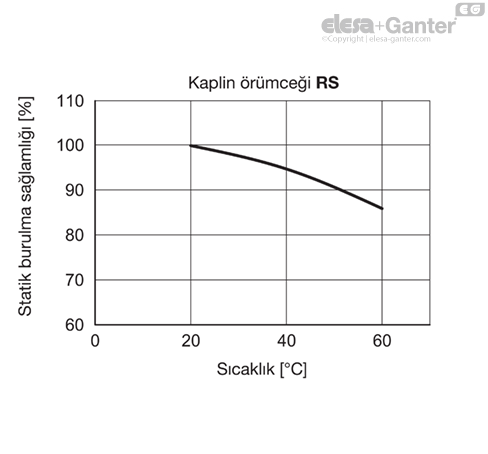

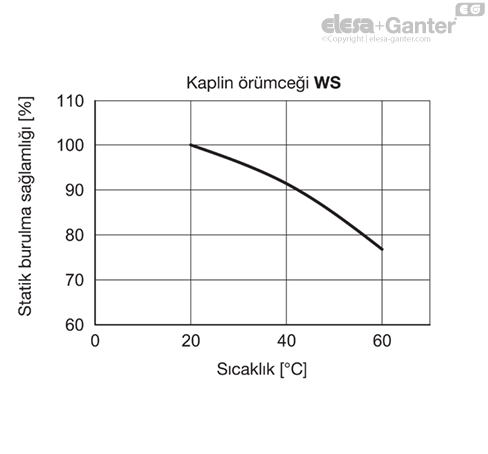

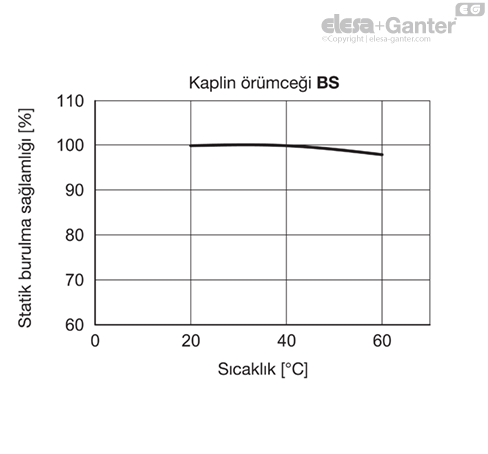

Statik burulma sağlamlığı ve sıcaklık
Şemalar, 20 °C’de statik burulma sağlamlığının yüzde 100 olduğu varsayılarak, izin verilen çalışma sıcaklık aralığında statik burulma sağlamlığındaki değişimi göstermektedir. Kaplinlerin burulma sağlamlığı, sıcaklık arttıkça azalır.

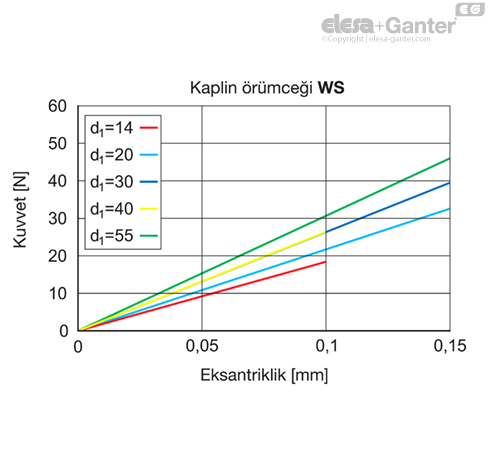

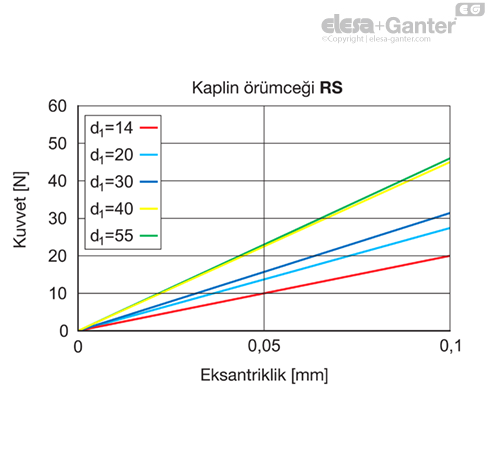

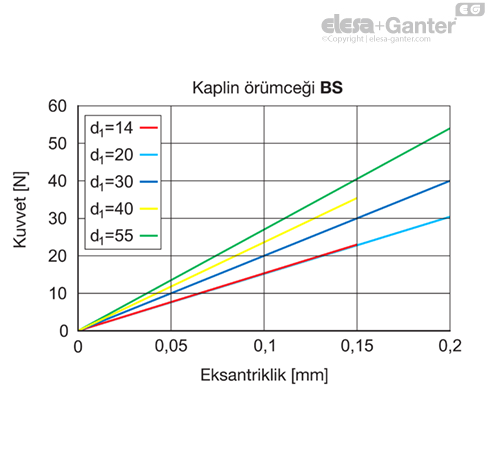

Geri gelme kuvveti – Eksantriklik
Şaft uçları eksantrik düzende takıldığında, kaplin sürekli nötr konumuna geri gelmeye çalışır. Ortaya çıkan kuvvete geri gelme kuvveti denir. Kaplinler, olası en düşük eksantriklikle takıldığında, ortaya çıkan geri gelme kuvvetleri daha düşüktür. Bu ayrıca şaft yatağına etki eden kuvveti azaltır.
