ÖZELLİKLER
Tipler

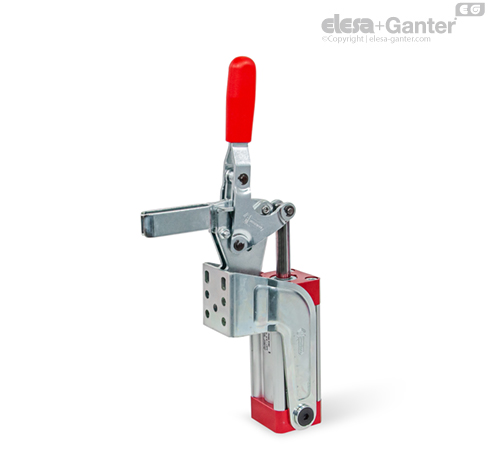

- Tip APVS: Çatal kenetleme kolu, iki flanş pullu
- Tip CPVS: Çatal kenetleme kolu, iki flanş pullu ve sıkma vidası GN 708.1
- Tip EPVS: Yekpare kenetleme kolu, kaynak için kilit menteşeli
Kodlama
- Kodlama M: Manyetik piston
Levha metal parçalar
Gövdesi sertleştirilmiş Çelik C10
Galvanizli, mavi pasifleştirilmiş
Sertleştirilmiş yatak pimleri
Yatak perçinleri
yüzeyi sertleştirilmiş
Hava silindiri yatak pimleri
yüzeyi sertleştirilmiş
çift etkili silindir
maks. basınç 6 bar
Tüm hareketli parçalar
özel yağ ile yağlanmış
Sert kalıplanmış plastik kol manşonu
kırmızı, yağa dayanıklı
Sıkma vidası GN 708.1, tip A
- Çelik, galvanizli, mavi pasifleştirilmiş
BİLGİ
GN 862.1 pnömatik manivelalı kıskaçlar GN 862.
Bu kıskaçların iki ayrı zemine monte edilebilmesi ve ayrıca kavrama kolu ile elle kullanılabilmesi en önemli özellikleridir. Örneğin, teker teker elle kapatılabilirler ve bu sayede tüm kıskaçlar hava basıncı işlevi ile bir kerede açılabilir.
Mekanik parçalar ve hava silindirlerinin kullanım ömrünü uzatmak için, çalışma basıncı 6 barı geçmemelidir ve bir basınçlı hava sürdürme ünitesi yukarı yönde yerleştirilmelidir.
Sıkıştırma civataları GN 862.1 pistona entegre kalıcı bir mıknatıs vardır. Sensörlerle birlikte GN 3380, örneğin makine kontrolleri uygulamak için son konumu tespit etmek olanaklıdır.
