ÖZELLİKLER
Típler
- Tip NL: Çatal kenetleme kolu, iki flanş pullu
- Type NLC: Çatal kenetleme kolu, iki flanş pullu ve kenetleme vidası GN 708.1

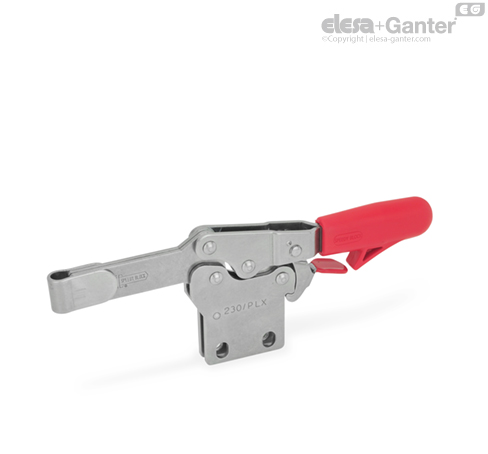

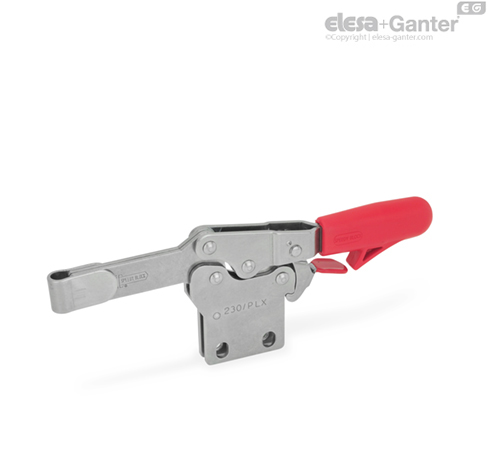

- Tip PL: Yekpare kenetleme kolu, kaynak için kilit menteşeli

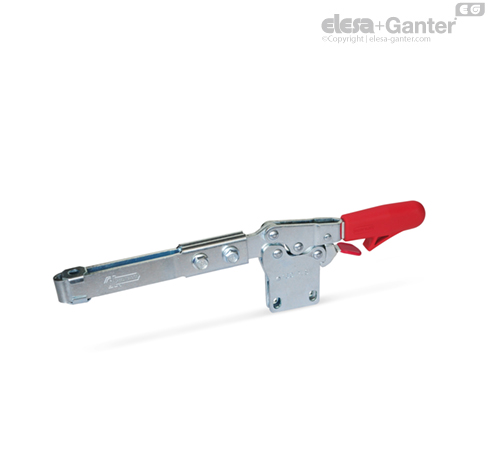

- Tip VL: Sıkma kolu uzatılmış, oluklu delikli ve iki flanşlı rondelalı
- Tip VLC: Sıkma kolu uzatılmış, oluklu delikli, iki flanşlı rondelalı ve sıkma vidalı GN 708.1
Çelik versiyon
Gövdesi sertleştirilmiş Çelik C10
Galvanizli, mavi pasifleştirilmiş
Tavlanmış yatak pimleri
Yatak perçinleri (boy 355 ve üzeri), yüzeyi sertleştirilmiş
Tüm hareketli parçalar
özel yağ ile yağlanmış
El tutamağı
Yüksek kalite, yağa dayanıklı, kırmızı plastik
Sıkma vidası GN 708.1, tip A
Çelik, galvanizli
Kauçuk tipi 85 Shore A
Paslanmaz Çelik Versiyon NI
Paslanmaz Çelik AISI 304
Tüm hareketli parçalar
özel yağ ile yağlanmış
El tutamağı
Yüksek kalite, yağa dayanıklı, kırmızı plastik
Sıkma vidası GN 708.1, tip A)
Paslanmaz Çelik, AISI 304
Kauçuk tipi 85 Shore A
BİLGİ
GN 820.4 yatay hareketli manivelalı kıskaçların, kapanma sırasında yay yüklü emniyet kancası mandalının güvenli kilitleme bağlantısı sağladığı bir güvenlik fonksiyonu vardır. Kıskacı titreşim ya da kazara gevşetme / açma girişimi nedeniyle yanlışlıkla kilidinin açılmasını engeller. Kıskacı açmak ve serbest bırakmak için, emniyet kancası mandalı mekanizmasını çözmek için parmak tutamağını çekin (tek elle yapılır).
Kıskaçlar mafsal prensibine göre çalışır: kaldırma kolu ve sıkıştırma çubuğu zıt yönde hareket eder. sıkıştırma hareketi için daha az alan gerektirir.
İki flanşlı contalı U-çubuk versiyonundaki yatay hareketli manivelalı kıskaçlar (Tip NL), uygulamaya özel sıkıştırma vidasına uyum sağlar. Tip NLC için neopren kauçuk uçlu bir sıkma vidası da mevcuttur.
PL tipindeki mafsal kıskaçlar ya kilit menteşesi kaynakladıktan sonra uygulamaya özel tutma bağlantı elemanı yerleştirilerek ya da çubuktan faydalanarak _ | s | _ ile bağlanarak kullanılabilirGN 809 çalışma parçasını yerinde tutmak için sıkma vidaları tutucuları.
İki flanşlı contalı U-çubuk versiyonundaki yatay hareketli manivelalı kıskaçlar (Tip VL), uygulamaya özel sıkıştırma vidasına uyum sağlar. Tip VLC için neopren kauçuk uçlu bir mil düzeneği de mevcuttur.
