ÖZELLİKLER
Típler
- Tip BL: Çatal kenetleme kolu, iki flanş pullu
- Tip BLC: Çatal kenetleme kolu, iki flanş pullu ve sıkma vidası GN 708.1
- Tip FL: Kaynaklama için, kilit menteşeli yekpare çubuk versiyon
- Tip | b | VL | bb |: Sıkma kolu uzatılmış, oluklu delikli ve iki flanşlı rondelalı (Çelik Versiyonlu)
- Tip VLC: Sıkma kolu uzatılmış, oluklu delikli, iki flanşlı rondelalı ve sıkma vidalı GN 708.1 (Çelik versiyon)
Çelik versiyon
- Yüzeyi sertleştirilmiş Çelik C 10Galvanizli, mavi pasifleştirilmiş
- Rulman perçinleri sertleştirilmiş
Tüm hareketli parçalar
özel yağ ile yağlanmış
Sert kalıplanmış plastik kol manşonu
kırmızı, yağa dayanıklı
Sıkma vidası GN 708.1, tip A
Çelik, galvanizli, mavi pasifleştirilmiş
Kauçuk tipi 85 Shore A

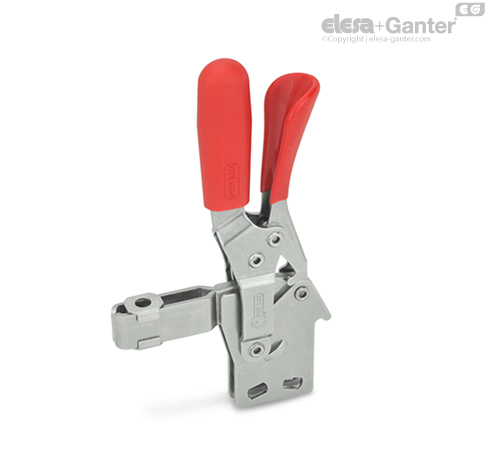

Paslanmaz Çelik Versiyon NI
Tüm hareketli parçalar
özel yağ ile yağlanmış
Sert kalıplanmış plastik kol manşonu
kırmızı, yağa dayanıklı
Sıkma vidası GN 708.1, tip A
Paslanmaz Çelik AISI 304
Kauçuk tipi 85 Shore A
BİLGİ
GN 810.4 manivelalı kelepçeler her iki uç konumda da mandallanır. Kelepçeli konumda istenmeyen açılmaları veya titreşimlerin neden olduğu açılmaları veya açılmaları önler; ve açık pozisyonda, manivelalı kıskacın kendiliğinden örneğin uzatılmış bir sıkıştırma kolu yüzünden kapanmasını önler. Mandallama, açma / kapama için tek bir el ile devre dışı bırakılabilir.
Mafsal prensibine göre çalışırlar: kol ve sıkıştırma çubuğu aynı yönde hareket eder. Kenetlenmiş pozisyonda, çalışan kaldırma kolu dikey pozisyonunda olur.
iki flanşlı contalı U-çubuk versiyonundaki dikey hareketli manivelalı kıskaçlar (Tip BL), uygulamaya özel sıkıştırma vidasına uyum sağlar. Tip BLC için neopren kauçuk uçlu bir sıkma vidası da mevcuttur.
FL tipindeki mafsal kıskaçlar ya kilit menteşesi kaynakladıktan sonra uygulamaya özel tutma bağlantı elemanı yerleştirilerek ya da çubuktan faydalanarak _ | s | _ ile bağlanarak kullanılabilirGN 809 çalışma parçasını yerinde tutmak için sıkma vidaları tutucuları.
İki flanşlı contalı U-çubuk versiyonundaki yatay hareketli manivelalı kıskaçlar (Tip VL), uygulamaya özel sıkıştırma vidasına uyum sağlar. Tip VLC için neopren kauçuk uçlu bir sıkma vidası da mevcuttur.
