ÖZELLİKLER
Típler
- Tip AL: U-çubuk versiyon, iki flanşlı pul
- Tip CL: U-çubuk versiyon, iki flanşlı pul ve GN 708.1 dingil tertibatı ile
- Tip EL: Kaynaklama için, kilit menteşeli yekpare çubuk versiyon

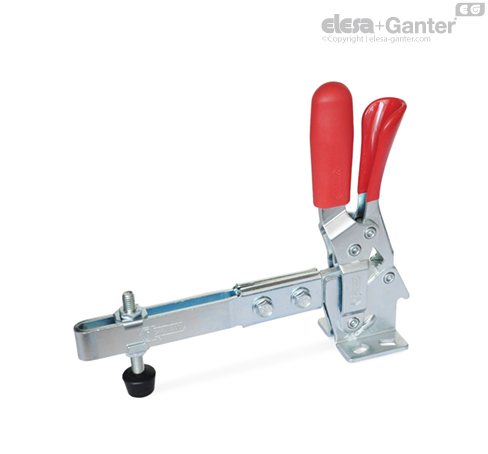

- Tip UL: Sıkma kolu uzatılmış, oluklu delikli ve iki flanşlı rondelalı (Çelik Versiyonlu)
- Tip ULC: Sıkma kolu uzatılmış, oluklu delikli, iki flanşlı rondelalı ve sıkma vidalı GN 708.1 (Çelik versiyon)
Çelik versiyon
- Yüzeyi sertleştirilmiş Çelik C 10, galvanizli, mavi ile pasifleştirilmiş
- Rulman perçinleri sertleştirilmiş
Tüm hareketli parçalar
özel yağ ile yağlanmış
El tutamağı
Yüksek kalite, yağa dayanıklı, kırmızı plastik
Sıkma vidası GN 708.1, tip A
Çelik, galvanizli
Kauçuk sertliği 85 Shore A

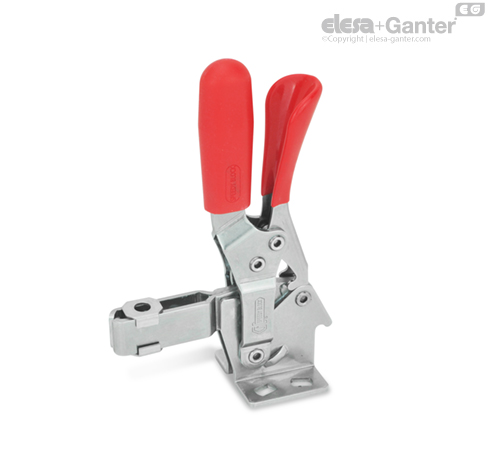

Paslanmaz Çelik Versiyon NI
Tüm hareketli parçalar
özel yağ ile yağlanmış
El tutamağı
Yüksek kalite, yağa dayanıklı, kırmızı plastik
Dingil tertibatı GN 708.1, tip A
Çelik, galvanizli / Paslanmaz Çelik AISI 304
Kauçuk tipi 85 Shore A
BİLGİ
GN 810.3 yatay hareketli manivelalı kıskaçların, kapanma sırasında yay yüklü emniyet kancası mandalının güvenli kilitleme bağlantısı sağladığı bir güvenlik fonksiyonu vardır. Kıskacı titreşim ya da kazara gevşetme / açma girişimi nedeniyle yanlışlıkla kilidinin açılmasını engeller. Kıskacı açmak ve serbest bırakmak için, emniyet kancası mandalı mekanizmasını çözmek için parmak tutamağını çekin (tek elle yapılır).
Mafsal prensibine göre çalışırlar: kol ve sıkıştırma çubuğu aynı yönde hareket eder. Kenetlenmiş pozisyonda, çalışan kaldırma kolu dikey pozisyonunda olur.
İki flanşlı contalı U-çubuk versiyonundaki yatay hareketli manivelalı kıskaçlar (Tip AL), uygulamaya özel sıkıştırma vidasına uyum sağlar. Tip CL için neopren kauçuk uçlu bir mil düzeneği de mevcuttur.
Tip EL versiyonu, daha sonra basılı tutarak bağlanan uygulamaya özel bir bileşeni barındırabilecek olan kilit menteşesinin kaynaklanmasıyla veya çubuğun şunlarla birlikte uygulanmasıyla kullanılabilir GN 809kıskaç yuvaları ile birlikte uygulanmasıyla kullanılabilir.
İki flanşlı contalı U-çubuk versiyonundaki yatay hareketli manivelalı kıskaçlar (Tip UL), uygulamaya özel sıkıştırma vidasına uyum sağlar. Tip ULC için neopren kauçuk uçlu bir sıkma vidası da mevcuttur.
