Özellikler
Tipler
Çelik Versiyon ST
galvanizli, mavi pasifleştirilmiş
Paslanmaz Çelik Versiyon NI
AISI 304
Bilgi

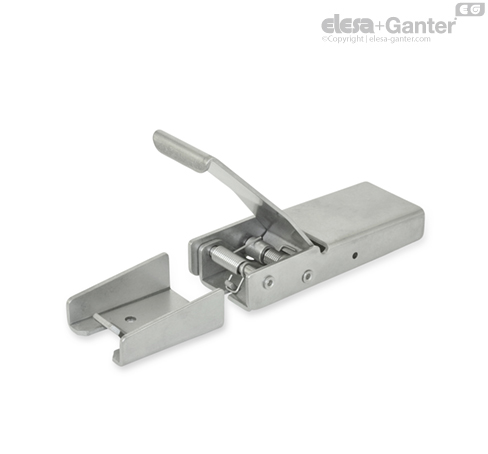

GN 8330 mafsallı kilitlerin öne çıkan özellikleri, mükemmel işlevselliği ve tasarımıdır. Birleşik yay mekanizması kilitleme kolunu ve kenetleme kancasını açık konumda tutar ve kolay bir kullanım sağlar.
Merkez nokta aşıldığında, levha metal parçaların esnekliği kanca kıskacın kapanmasına neden olacaktır. Kenetleme pozisyonunda, gereken delik delme boşluğu m2 şeklindedir.
Kenetleme kancasının w hareketi ile, bağlanacak olan parçalar kenetleme sırasında beraber çekilebilirler.
Kilitlenme mekanizması, yay-yüklü yuvalar kullanılarak delik vasıtasıyla korunur. Ayrıca kurşun contalar da d2 vasıtasıyla takılabilir.
Tabloda verilen tutma gücü değeri, kanca kıskaç üzerine etki eden potansiyel statik çekme gerilimi yükü için kılavuz değerdir. Kullanım koşullarına göre (örn. titreşim veya şok darbesine maruz kaldığı zaman) tutma gücü bozulabilir.
Düzgün işlevi garantilemek için alta yerleştirilmiş düz başlı vidalar kullanılmalıdır. Delik delme şablonu ayrıca boşluk perçinleri kullanılarak montaja da izin verir.
Fonksiyon tanımı
Çalışmadığı zamanlarda (yani kenetleme pozisyonunda değil), hem kilit manivelası hem de kenetleme kancası gösterilen pozisyonda, iki burulma yayı tarafından tutulur.
Kenetleme kolunun kaldırılması, kenetleme kancasını tutma braketinin seviyesine döndürecektir.
Kenetleme hareketi için, kenetleme kancası tutma braketine bastırılır ve aynı anda kilit manivelası başlangıç (tespit) pozisyonuna geri döner.
Serbest bırakmak için, kilit manivelası kaldırılır.
