ÖZELLİKLER
Tip
- Tip BI: dikey kenetleme kolu
Çelik C 45
kimyasal olarak nikel kaplı NC
BİLGİ
GN 865 güç kıskaçlarının maksimum kenetleme durumuna kenetleme kolu hareketinin sonunda ulaşılır. Bu nedenle çalışma hareketi hareket ucuna olabildiğince yakın bir şekilde tamamlanmalıdır.
Çalışma prensibi ölü nokta mekanizması

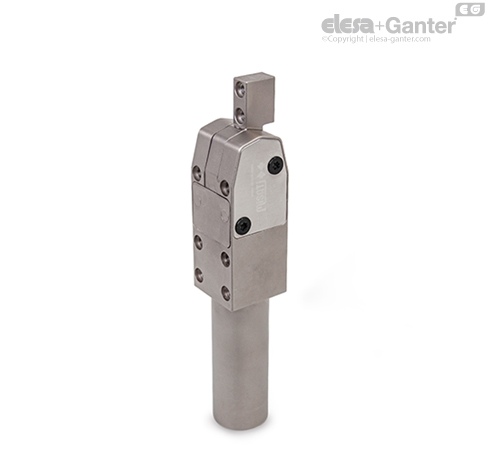

Bu pnömatik olarak çalışan güç kıskaçları (MISATI Patenti), bağlama düzenekleri ve taşıma sistemlerinde iş parçalarının sıkıştırılması, tutulması, kavranması ve konumlandırılması için kullanılır.
Bu güç kıskaçlarının dikkat çekici noktaları şunlardır:
- yüksek sıkıştırma kuvveti

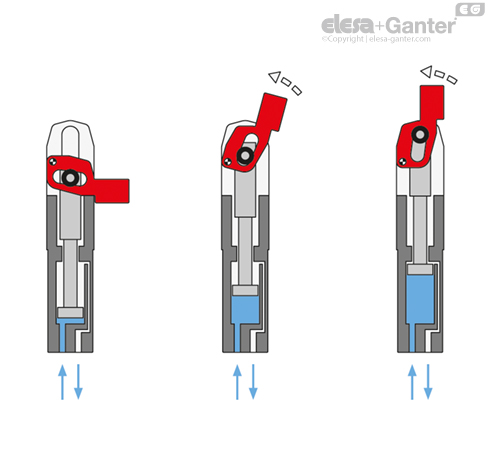

Burada gösterilen çizimler, ölü nokta mekanizmasının fonksiyon prensibini açıklamaktadır.
20, 32, 40 ve 50 mm çapındaki pistonlar 60 Nm ila 475 Nm’ye kadar sıkıştırma kuvveti sağlar, bu da sıkıştırma kuvvetlerinin rakip güç kıskaçlarına göre çok daha yüksek olmasına olanak verir.
Güç kıskaçları, uzun ömürlü olacak şekilde tasarlanmış ve yapılandırılmışlardır. Fonksiyonel testler, 20 milyon döngüden sonra bile halen dayanıklı olduklarını kanıtlamıştır.
İlave dikkat çekici noktalar şunlardır:
- Kıskaç, kendi kendine tutmanın (tutma kuvveti FH cinsinden), ölü noktayı aştıktan sonra geri dönüşümsüzlük sayesinde kenetlenmiş konumda (sıkıştırma kuvveti FS cinsinden) gerçekleşecek şekilde kinematik olarak tasarlanmıştır.
- Sıkıştırma kolunun ileri darbe sekansı hızlıdır ancak nihai sıkıştırma hareketi yavaştır ve sonuç olarak pnömatik amortisöre gerek yoktur. Ancak büyük yığınlar taşınacağı zaman talep üzerine temin edilebilir.
- Sıkıştırma mekanizmasında optimum sıkıştırma kuvvetleri ve kısıtlı yıpranma sağlayan iğneli rulman donanımlıdır.
- Entegre sıkıştırma mekanizmalı çelik silindir bir ünite halindedir. Bu da bu küçük ünitelerin çok çeşitli uygulamalarda yüksek oranda stabil olmasını sağlar. Hava bağlantısının tabana yerleştirilmesi de başka birçok avantaj sağlar.
- GN 864’ün sıkıştırma mekanizması da, kıskaçların düzgün çalışmasını engelleyebilecek kir ve diğer şeylerin (kaynak işlemleri gibi!) girmesini önlemek için kapalıdır.
