ÖZELLİKLER
Tipler
Parçalar sac metal yüzeyi sertleştirilmiş çelik
Karartılmış
Çelik yatak pimleri ve perçinleri
sertleştirilmiş ve taşlanmış
Tüm hareketli parçalar
özel yağ ile yağlanmış
BİLGİ

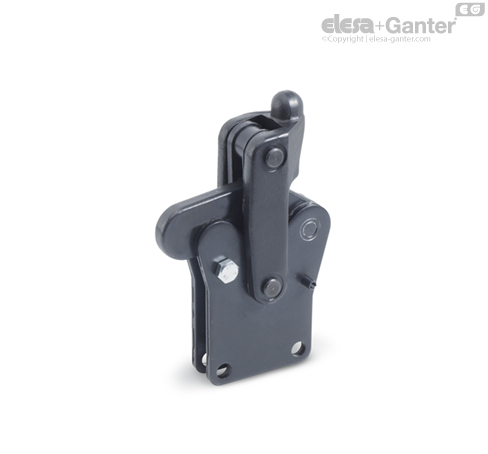

GN 810.12 dirsekli manivela modülleri , „Longlife“ ile aynı özelliklere ve niteliklere sahiptir GN 810.10/ GN 810.11 manivelalı kıskaçlar. Sıkıştırma kolları kalıpta dövülmüş, geriye kalan çelik levha parçalar güçlendirilmiş, yatak pimleri ve perçinler sertleştirilmiş ve taşlanmıştır.
Dolayısıyla bu dirsekli manivela modülleri, büyük miktarlarda kuvvetlerin meydana geldiği ve uzun hizmet süresinin gerekli olduğu uygulamalar için uygundur.
Geniş kapsamlı testlerin gösterdiği gibi, bir milyon sıkıştırma döngüsünden sonra bile sorunsuz işleyişi garantiler.
Bu dirsekli manivela modülleri; manivela ve sıkıştırma kollarının boyutu ve konumunun, kontrol altındaki belirli bir uygulama ile eşleşmesi için ayarlanmasına izin verir. Mevcut modül kaynaklanmıştır.
Dirsekli manivela modülleri için aksesuarlar
Kaynak yapmak için, GN 810.12 ve GN 810.13 için

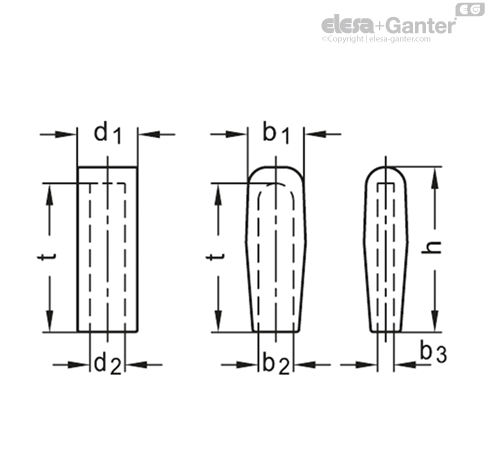

| Kollar |
| Modül Boyutu | b1 | b2 | b3 | d1 | d2 | h | t | Kod no. |
| 220 | 22 | 13 | 5 | - | - | 60 | 55 | GN 810.15-220 |
| 440 | 31 | 20 | 8 | - | - | 86 | 77 | GN 810.15-440 |
| 850 | - | - | - | 30 | 22 | 119 | 112 | GN 810.15-850 |
| 1540 | - | - | - | 34 | 25 | 119 | 112 | GN 810.15-1540 |
| Kaldırma kolları |
| Modül Boyutu | b | d | uzunluk l | s | Kod no. |
| 220 | 13 | - | 60 | 5 | GN 810.16-220 |
| 440 | 20 | - | 90 | 8 | GN 810.16-440 |
| 850 | - | 22 | 122 | - | GN 810.16-850 |
| 1540 | - | 25 | 138 | - | GN 810.16-1540 |

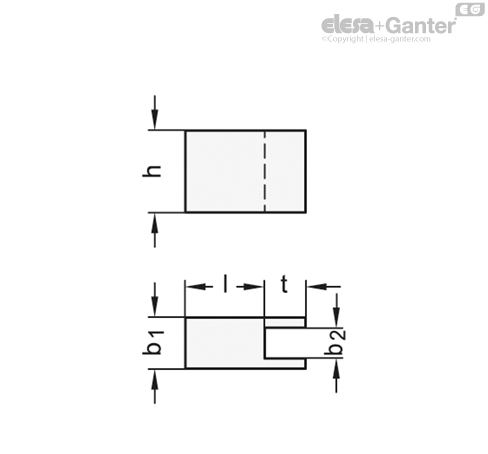

| Kenetleme kolu uzatmaları |
| Modül Boyutu | b1 | b2 | h | uzunluk l | Kod no. |
| 220 | 10 | 6 | 16 | 15.5 | GN 810.17-220 |
| 440 | 15 | 10 | 24 | 16 | GN 810.17-440 |
| 850 | 20 | 12 | 30 | 22.1 | GN 810.17-850 |
| 1540 | 25 | 16.2 | 35 | 23.5 | GN 810.17-1540 |
| Burçlar |
| Modül Boyutu | d1 | d2 | uzunluk l | Kod no. |
| 220 | 13 | 6.5 | 16 | GN 810.18-220 |
| 440 | 20 | 10.5 | 24 | GN 810.18-440 |
| 850 | 24 | 12.5 | 30 | GN 810.18-850 |
| 1540 | 32 | 16.5 | 35 | GN 810.18-1540 |

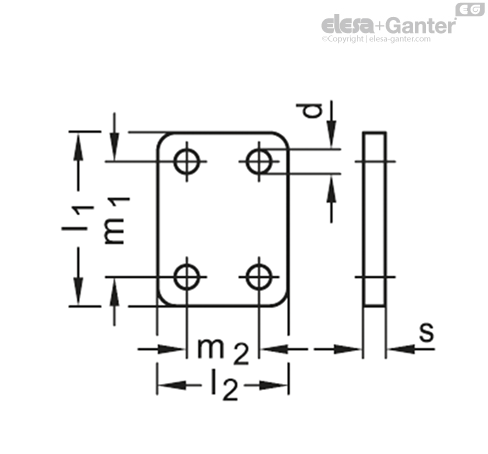

| Taban plakaları |
| Modül Boyutu | d | l1 | l2 | m1 | m2 | s | Kod no. |
| 220 | 6.5 | 48 | 36 | 32 | 20 | 6 | GN 810.19-220 |
| 440 | 8.5 | 65 | 54 | 45 | 30 | 8 | GN 810.19-440 |
| 850 | 10.5 | 75 | 75 | 55 | 55 | 10 | GN 810.19-850 |
| 1540 | 12.5 | 100 | 90 | 65 | 65 | 10 | GN 810.19-1540 |
