Özellíkler
Típler
Kimlik no.
- No. 2: Harici dişli saplama
- No. 3: Dahili dişli saplama
Dış bilezik
Plastik, poliasetal (POM)
-20 °C ila 100 °C çalışma sıcaklığı
- Çelik, 100Cr6, sertleştirilmiş
- Kapalı (kapatma diskleri 2Z)
Somun
Çelik, galvanizli
Bílgí

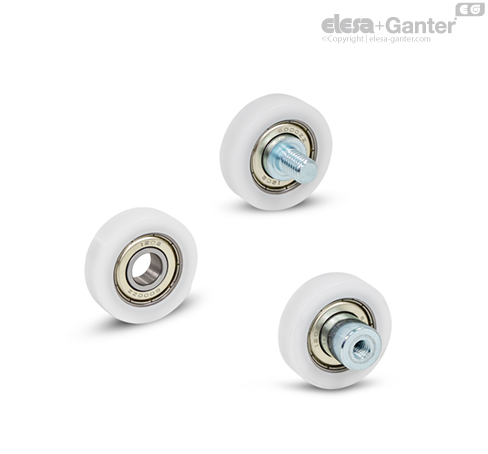

Kılavuz makaralar GN 753.1, küçük ila orta yükler için kılavuz, yatak veya destek olarak kullanılabilir. Bunlar ayrıca özel doğrusal kılavuz ray sistemleri oluşturmak için de kullanılabilir.
Tabloda verilen radyal yük kapasitesi oranları, kılavuz makaraların ömürleri boyunca en az 200.000 metreye ulaştıkları bir kılavuz değer olarak anlaşılmalıdır. Bu ömür boyu performansa ulaşmanın koşulları, 0,4 m/sn hız, üzerinde yuvarlanılacak temiz, kuru, düz, pürüzsüz ve sert bir yüzey ve 15 °C ve 30 °C arasında bir sıcaklıktır. Genel olarak, kılavuz makaralar eksensel yük altında kullanılmamalıdır.
