Çelik Yuva SBL
Çelik Yuva SNI
AISI 301 Paslanmaz Çelik Yuva NNI

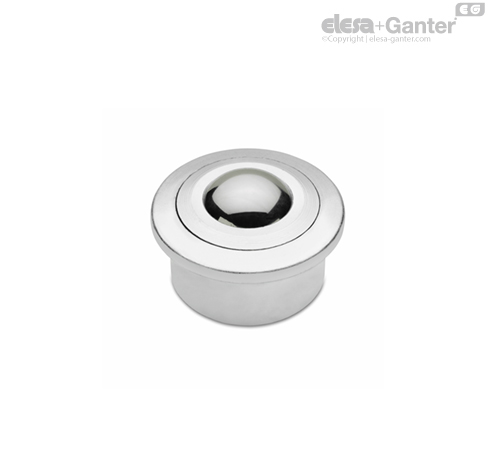

GN 509,1 bilye aktarım üniteleri taşıyıcı bantlar üzerinde kullanılır. Taşıyıcı bant üzerindeki ağır yüklerin doğrusal veya dönüş hareketlerine yardım ederler.
Tüm bilyeyle çalışan taşıyıcılar, birçok bilyeden oluşur, her bir bilye daha küçük destek bilyeleri üzerinde duran bir sokette konumlanmıştır, böylece daha büyük bilyenin her yöne dönmesine olanak sağlanır.
Error: Error%20%231085

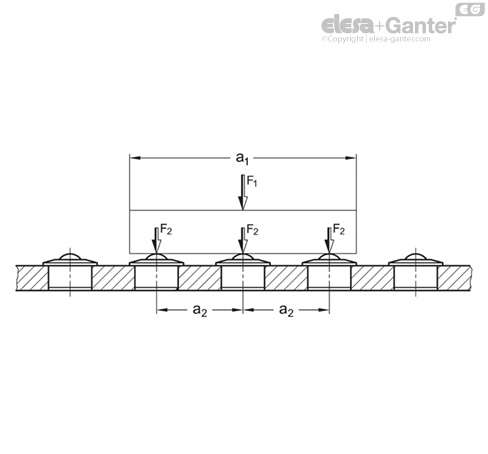

a1 = yükün en kısa kenar uzunluğu F1 = Yük ağırlığı
a2 = silindir bilyeleri arasında maksimum mesafe F2 = Silindir bilyesi başına düşen yük
a2 = a1/2.5 F2 = F1/3
İzin verilen taşıma hızı 2 m/sn'dir. 'yi aşan hızlarda daha büyük silindirli bilyelerle taşınan yüke bağlı olarak daha yüksek bir sıcaklık beklenir.
1m/sn. hızındaki bilyelerin sürtünme değerleri 0.005 µ civarındadır. Ancak bu değer, kullanım uygulamasına ve büyük değişkenlere bağlıdır.
Levha metal (GN 509) muhafazalı bilyelerin ağır hizmet tip çelik muhafazalı bilyeler ile karşılaştırılması GN 509.1 , ikinci olarak yüksek derecede sertliğe sahiptir. Çelik yuvalı bilyelerin statik değerleri nedeniyle uygulanabilir.
Korozyonu önlemek için yağlama önerilir. Olağan silindirli yataklar için geçerli olan genel öneriler yeterli olacaktır. Çoğu uygulamada yağlama göz ardı edilebilir.
Boyut 36 ve üstü bilyeler, kir ve toz girişine karşı koruma olarak keçe contası ile birlikte takılır. Keçe contalarının maksimum sıcaklığı yalnızca 100 °C'dir.
Keçe contası olmayan bilyeler daha yüksek sıcaklıklar da kullanılabilir. Ancak bu, indirgenecektir
125 °C ./. 10 %
150 °C ./. 20 %
170 °C ./. 30 %
200 °C ./. 50 %
Plastik bilyeli bilye aktarma üniteleri için maksimum çalışma sıcaklığı 60 °C'dir.
