Özellikler
- galvanizli, mavi pasifleştirilmiş
- galvanizli, mavi pasifleştirilmiş
- Plastik Bilye (Poliasetal POM)
- galvanizli, mavi pasifleştirilmiş
- Paslanmaz Çelik AISI 420C
Paslanmaz Çelik yuva levhasıNNI
- Paslanmaz Çelik AISI 304 / AISI 420
- Paslanmaz Çelik AISI 420C
Bilgi

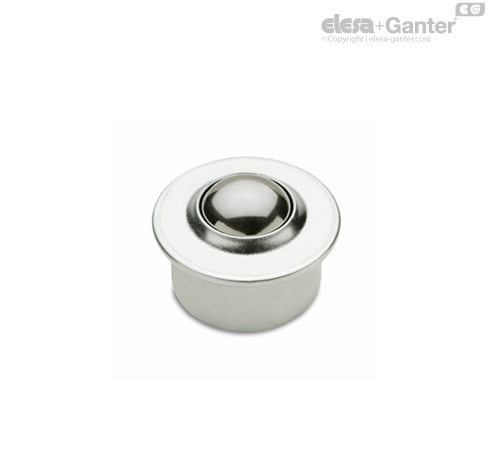

GN 509 bilye aktarım üniteleri taşıyıcı bantlar üzerinde kullanılır. Taşıyıcı bant üzerindeki ağır yüklerin doğrusal veya dönüş hareketlerine yardım ederler.
TEKNİK BİLGİ
Tüm bilyeyle çalışan taşıyıcılar, birçok bilyeden oluşur, her bir bilye daha küçük destek bilyeleri üzerinde duran bir sokette konumlanmıştır, böylece daha büyük bilyenin her yöne dönmesine olanak sağlanır.
Bilye boyutunun düzenlenmesi ve tercihi
Taşıyıcının boyutu belirlenirken, aşağıdaki faktörler dikkate alınmalıdır: Ağırlık, boyut, temel malzeme ve taşınacak yük.
Error: Error%20%231088
Bu, yükün her zaman taşıyıcı bilyeler ile desteklenmesini sağlayarak boş bir alana devrilmesini önler.Bilyelerin gerekli
yük taşıma kapasitesi, geçerli yükün ağırlığının üçe bölünmesi ile belirlenir. Bu sonuca, yük taşıyan yüzeydeki toleranslar ve bilyelerin aralığı nedeniyle yalnızca üç bilyenin bir seferde yük altında olacağı varsayımından ulaşılır.
a1 = yükün en kısa kenar uzunluğu F1 = Yük ağırlığı
a2 = silindir bilyeleri arasında maksimum mesafe F2 = Silindir bilyesi başına düşen yük
a2 = a1/2.5 F2 = F1/3
Hız ve sürtünme
İzin verilen taşıma hızı 2 m/sn'dir. 'yi aşan hızlarda daha büyük silindirli bilyelerle taşınan yüke bağlı olarak daha yüksek bir sıcaklık beklenir.
1m/sn. hızındaki bilyelerin sürtünme değerleri 0.005 µ civarındadır. Ancak bu değer, kullanım uygulamasına ve büyük değişkenlere bağlıdır.
Levha metal (GN 509) muhafazalı bilyelerin ağır hizmet tip çelik muhafazalı bilyeler ile karşılaştırılması GN 509.1 , ikinci olarak yüksek derecede sertliğe sahiptir. Çelik yuvalı bilyelerin statik değerleri nedeniyle uygulanabilir.
Korozyonu önlemek için yağlama önerilir. Olağan silindirli yataklar için geçerli olan genel öneriler yeterli olacaktır. Çoğu uygulamada yağlama göz ardı edilebilir.
Sıcaklık direnci
Boyut 36 ve üstü bilyeler, kir ve toz girişine karşı koruma olarak keçe contası ile birlikte takılır. Keçe contalarının maksimum sıcaklığı yalnızca 100 °C'dir.
Keçe contası olmayan bilyeler daha yüksek sıcaklıklar da kullanılabilir. Ancak bu, indirgenecektir
125 °C ./. 10 %
150 °C ./. 20 %
170 °C ./. 30 %
200 °C ./. 50 %
Plastik bilyeli bilye aktarma üniteleri için maksimum çalışma sıcaklığı 60 °C'dir.
