Ana özellikler
Malzeme
- Kol gövdesi: cam elyafıyla güçlendirilmiş poliamid bazlı (PA) UL-94 V0 sertifikalı kendiliğinden sönen teknopolimer, siyah renkte, mat kaplamalı.
- Ön kapak: Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, sertifikalı kendiliğinden sönen UL-94 V0, siyah renkte.
- Düğme: Poliamid esaslı (PA) teknopolimer, açık mavi renkte.
Tuşlu mikroanahtar
çift kesintili Zb şeklinde (bkz. IEC EN 60947-5-1), 2 NO + 2 NC dört yavaş etkili elektrik kontağı.
IEC EN 60947-5-1 ek K uyarınca pozitif aralık: elektrik kontaklarının aralığı aktif kuvvetin elastik olmayan, başka bir deyişle yay benzeri elemanlara bağlı olmayan elemanların aracılığıyla uygulandığı aktüatör hareketinin yol açtığı dolaysız bir sonuçtur.
Kontak elemanları, gümüş macunlar için kendiliğinden temizlenme etkisi sağlar.
Standart uygulamalar
Pirinç burçlar, arkadan montaj için M6 dişli kör delikler.
Plastik 8 kutuplu M12x1 konnektör, arka çıkış.
- M.2000-SWM-2NC-2NO-C: 2 NC kontak +2 NO kontak.
8 kutuplu kablo UL: AWG22 RAL9005 PVC UL AWM Stil 1569/2517, arka çıkış, kablo bükülme yarı çapı > 70 mm.
- M.2000-SWM-2NC-2NO-F2.5: 2 NC kontak + 2 NO kontak, kablo uzunluğu 2,5 metre.
- M.2000-SWM-2NC-2NO-F5: 2 NC kontak + 2 NO kontak, kablo uzunluğu 5 metre.
IP koruma
IP67 ve IP69K koruma sınıfı, bkz. Tablo EN 60529.
| Mekanik özellikler | Elektriksel özellikler |
|---|
| Kontak tipi: Ag 999 | Termik güç lth | Kablo 4 A |
| Konnektör: 2.5 A |
| Yalıtım nominal UI gerilimi | Kablo: 250 Vac |
| Maksimum çalıştırma sıklığı: 3600 döngü/saat * | Konnektör: 30 Vac/Vdc |
| Kısa devre koruması: 4A 500V gG | Kontaklar arası direnç: 25 mΩ |
|
| Mechanische levensduur: 10 miljoen * | Kullanım kategorisi (kablo) |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| Anahtar çalışma kuvveti: 30N | Kullanım kategorisi (konnektör) |
|
| Kablo bükülme yarıçapı >70 mm | le/DC-13 (IEC 60947-5-1 uyarınca) | 24V-d.c. | 2A |
| B10D: 20 milyon manevra | Kirlilik derecesi: 3 |
* EN 60947-5-1 standardı uyarınca
** EN 60945-5-1 standardı uyarınca
Genel bilgiler
Özellikler ve uygulamalar

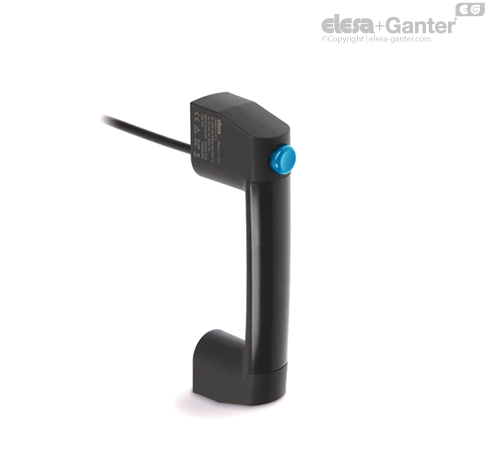

M.2000-SWM kol, ergonominin, işlevselliğin ve kompaktlığın ideal bir kombinasyondur.
Kol işlevine ek olarak, normalde açık veya normalde kapalı kontaklı kontrol kutusu işlevine sahip tek bir üründe entegre olur.
Bir güvenlik sistemine entegre edilebilir veya elektrikli cihazları çalıştırmak için bir kontrol cihazı olarak kullanılabilir.
Personel koruması: NC (normalde kapalı) anahtarının çalışması, devrenin doğru bir şekilde kesilmesini sağlar.
Açılı konnektörle uzatma yapılması halinde, kablo çıkış yönü Şekil 1’de gösterilmiştir.
Teknik veriler
Çekme gerilimi ve çarpma dayanımı: Tabloda belirtilen F1, F2, L1 ve L2 değerleri, şekilde gösterilen test koşulları altında ortam sıcaklığında yapılan kırılma testlerinin sonucunda elde edilmiştir.
CE Uygunluk Beyanı
Yukarıda belirtilen beyanın konusu, aşağıdaki ilgili Avrupa Birliği uyumlaştırma mevzuatına uygundur:
- 2014/35/EU Düşük voltaj direktifi
- 2014/30/EU (EMC) Elektromanyetik Uygunluk Direktifi
- 2011/65/EU (RoHS) Belirli tehlikeli maddelerin elektrikli ve elektronik ekipmanlarda kullanımına ilişkin kısıtlama
Bu uygunluğun bağlantılı olarak beyan edildiği uyumlaştırılmış standartlar ve referans verilen diğer teknik spesifikasyonlar şunlardır: EN 60947-5-1:2017
Aksesuarlar
Talep üzerine aksesuarlar
FC-M12x1: 8 kutuplu M12x1 dişi eksenel konnektöre sahip uzatmalar.
Diğer uygulamalar
Talep üzerine özel uygulamalar
- Çabuk sökülen elektrik kontağı.
- Azaltılmış anahtar çalışma kuvvetli (15N) IP69K olmayan kol. Bunu sipariş etmek için, koda N15 sonekini ve istenen standart çalıştırmanın açıklamasını ekleyin.
Diğer standart uygulamalar
M.2000: Anahtarsız, tek tamamlayıcı kol.
M.2000-LD: LED gösterge ışıklı kollar.
M.2000-SWM-LD: Tek durumlu anahtarlı ve LED gösterge ışıklı kollar.
