Ana özellikler
Malzeme
- Kol gövdesi: Cam elyafıyla güçlendirilmiş poliamid bazlı (PA) UL-94 V0 sertifikalı kendiliğinden sönen teknopolimer, siyah renkte, mat kaplamalı.
- LED ışık dağıtıcı: UL-94 V0 opal rengi, kendiliğinden sönen polikarbonat.
LED şerit
Tip RGB, besleme gerilimi 24Vdc +/-%10 (Maks. akım tüketimi = 120 mA). Renk tonları, besleme gerilimine bağlı olarak hafifçe değişkenlik gösterebilir.
Standart uygulamalar
Pirinç burçlar, arkadan montaj için M6 dişli kör delikler.
- M.2000-LD-RGB-C: 4 kutuplu plastik konnektör, arka çıkışlı.
8 kutuplu kablo UL: AWG22 RAL9005 PVC UL AWM Stil 1569/2517, arka çıkış, kablo bükülme yarı çapı > 70 mm.
- M.2000-LD-RGB-F2.5: uzunluk 2,5 metre.
- M.2000-LD-RGB-F5: uzunluk 5 metre.
IP koruma
IP67 ve IP69K koruma sınıfı, bkz. Tablo EN 60529.
| Mekanik özellikler | Elektriksel özellikler |
|---|
| Kontak tipi: Ag 999 | Termik güç lth | Kablo 4 A |
| Konnektör: 2.5 A |
| Yalıtım nominal UI gerilimi | Kablo: 250 Vac |
| Maksimum çalıştırma sıklığı: 3600 döngü/saat * | Konnektör: 30 Vac/Vdc |
| Kısa devre koruması: 4A 500V gG | Kontaklar arası direnç: 25 mΩ |
|
| Mechanische levensduur: 10 miljoen * | Kullanım kategorisi (kablo) |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| Anahtar çalışma kuvveti: 30N | Kullanım kategorisi (konnektör) |
|
| Kablo bükülme yarıçapı >70 mm | le/DC-13 (IEC 60947-5-1 uyarınca) | 24V-d.c. | 2A |
| B10D: 20 milyon manevra | Kirlilik derecesi: 3 |
* EN 60947-5-1 standardı uyarınca
** EN 60945-5-1 standardı uyarınca
| UL508 doğrultusunda Elektrik Kullanım Kategorileri | M.2000-F (kablo) | M.2000-C (konnektör) |
| AC kontrol | 120Vac-3A | 24Vdc/2A |
| DC kontrol | 24Vdc-2A |
Genel bilgiler
Özellikler ve uygulamalar

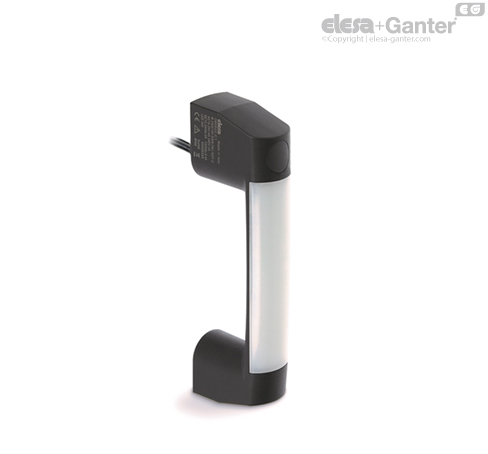

M.2000-LD kol, ergonominin, işlevselliğin ve kompaktlığın ideal bir kombinasyondur.
Kol işlevine ek olarak, sinyal veren ışık kolonu işlevine sahip tek bir üründe entegre olur. Bu kollar, tipik olarak makine kapılarının veya korumaların üzerine monte edilirler. Uygun elektrik bağlantısıyla, LED şeridin rengini, korumanın durumunu belirtecek şekilde yapılandırmak olanaklıdır (IEC 60204-1).
Örnek:
- Kırmızı: Tehlikeli bir durumu ele almak için hemen işlem gerekiyor
- Yeşil: Normal çalışma koşulları
- Sarı: Bekleyin, makine kapanıyor veya bir geçiş aşamasında
- Mavi: Operatör çalıştırma isteğinde bulundu (örneğin bir anahtara bastı)
Açılı konnektörle uzatma yapılması halinde, kablo çıkış yönü Şekil 1’de gösterilmiştir.
Teknik veriler
Çekme gerilimi ve çarpma dayanımı: Tabloda belirtilen F1, F2, L1 ve L2 değerleri, şekilde gösterilen test koşulları altında ortam sıcaklığında yapılan kırılma testlerinin sonucunda elde edilmiştir.
CE Uygunluk Beyanı
Yukarıda belirtilen beyanın konusu, aşağıdaki ilgili Avrupa Birliği uyumlaştırma mevzuatına uygundur:
- 2014/35/EU Düşük voltaj direktifi
- 2014/30/EU (EMC) Elektromanyetik Uygunluk Direktifi
- 2011/65/EU (RoHS) Belirli tehlikeli maddelerin elektrikli ve elektronik ekipmanlarda kullanımına ilişkin kısıtlama
Bu uygunluğun bağlantılı olarak beyan edildiği uyumlaştırılmış standartlar ve referans verilen diğer teknik spesifikasyonlar şunlardır: EN 60947-5-1:2017
LED şerit kablolama talimatları
Uygun kablolarla, LED şeridin 7 renginden birini elde etmek olanaklıdır.
Beyaz tele (kablo versiyonu) karşılık gelen ortak kontak (1) her zaman güç kaynağının negatif kutbuna bağlanmalıdır. Diğer üç kablo, LED şeridinin sırasıyla kırmızı, yeşil ve mavi renklerini elde etmek için pozitif kutba tek tek bağlanabilir veya aşağıdaki tabloda gösterildiği gibi diğer renkleri elde etmek için eşzamanlı olarak bağlanabilir. Diğer renkler, tek tek kanalların parlaklığı PWM tekniğiyle kontrol edilerek elde edilebilir.
Aksesuarlar
Talep üzerine aksesuarlar
FC-M12x1: 8 kutuplu M12x1 dişi eksenel konnektöre sahip uzatmalar.
Diğer uygulamalar
Talep üzerine özel uygulamalar
- LED çalışma gerilimi 12V.
Başka standart uygulama
M.2000: Anahtarsız, tek tamamlayıcı kol.
M.2000-SWM: Tek durumlu anahtarlı çift temaslı kollar.
M.2000-SWM-LD: Tek durumlu anahtarlı ve LED gösterge ışıklı kollar.
